Dimensionnement D9 ICPE
Calcul du besoin en eau pour la défense extérieure contre l’incendie – selon la méthode d9
Pour toute installation classée pour la protection de l’environnement (ICPE), la question de la défense extérieure contre l’incendie (DECI) est un impératif réglementaire et de sécurité. Le guide pratique D9, édition juin 2020, élaboré conjointement par le CNPP, la Fédération française de l’assurance (FFA), le ministère de l’Intérieur et le ministère de la Transition écologique, constitue la référence méthodologique pour dimensionner les besoins en eau d’extinction des risques industriels.
Qu’est-ce que le dimensionnement D9 ?
Le dimensionnement D9 désigne l’application de la méthode du Guide pratique D9 pour quantifier le débit d’eau minimum nécessaire à l’intervention des secours — publics ou privés, intérieurs ou extérieurs à l’établissement — en cas d’incendie. L’approche est fondée sur l’extinction d’un feu limité à la surface maximale non recoupée, et non sur un embrasement généralisé du site.
Cette étude produit : le débit requis exprimé en m³/h, la durée d’alimentation minimale (en général 2 heures), le nombre et le type de points d’eau incendie (poteaux, bouches, réserves), et les distances maximales d’implantation. Ces données sont transmises au SDIS dans le cadre du dossier ICPE (dossier de demande d’autorisation, étude de dangers ou plan d’opération interne).
« L’objet de ce guide est de proposer, par type de risque, une méthode permettant de dimensionner les besoins en eau minimum nécessaires à l’intervention des secours, publics ou privés, extérieurs ou internes à l’établissement. »
— Guide pratique D9 — CNPP, FFA, Ministère de l’Intérieur, Ministère de la Transition écologique, édition juin 2020, §1.1
La méthode de calcul D9 pour les risques industriels
La surface de référence est le paramètre fondamental du calcul. Elle correspond à la surface maximale non recoupée par des murs coupe-feu REI 120 (conformément à l’arrêté du 22 mars 2004 relatif à la résistance au feu des produits, éléments de construction et d’ouvrages), ou séparée par un espace libre non couvert d’au moins 10 mètres. Lorsque les planchers (hauts ou bas) ne présentent pas le degré REI 120 minimum — notamment en cas de mezzanines — la surface de référence est calculée en surface développée.
« Cette surface est au minimum délimitée, soit par des murs présentant une résistance au feu REI 120 conformément à l’arrêté du 22 mars 2004, soit par un espace libre de tout encombrement, non couvert, de 10 m minimum. »
— Guide pratique D9, édition juin 2020, §4.2
Si un établissement comporte plusieurs surfaces de référence distinctes, le calcul doit être réalisé pour chacune d’elles, et c’est le dimensionnement le plus pénalisant qui est retenu. Cette obligation garantit que la DECI couvre bien le scénario de feu le plus contraignant du site.
Pour les risques industriels, le débit intermédiaire Qi (en m³/h) est calculé selon la formule :
Qi = 30 × √(S / 500) × (1 + ΣCoef

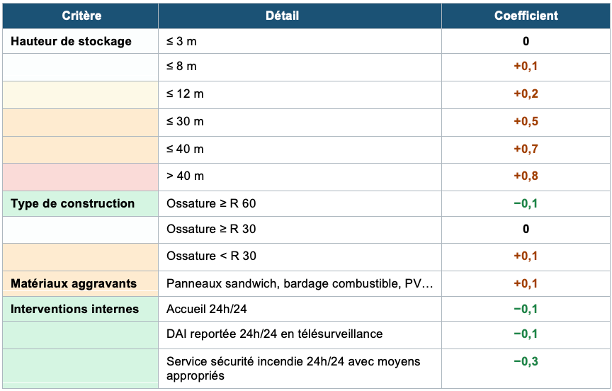

Où : S est la surface de référence (en m²), et ΣCoef est la somme algébrique des coefficients majorants et minorants listés dans le tableau 3 du guide D9.
Le calcul intègre des coefficients qui reflètent la vulnérabilité réelle du site : la hauteur de stockage (plus le stockage est élevé, plus le risque de propagation verticale est important), le type de construction (résistance de l’ossature au feu), la présence de matériaux aggravants, et les dispositifs internes de détection et d’intervention qui peuvent justifier une minoration du débit requis.
Les coefficients majorants et minorants sont des grandeurs algébriques qui se cumulent.
Leur somme (ΣCoef) est ajoutée à 1, puis multipliée par le débit de base.
Le plafond de 720 m³/h s’applique pour les surfaces protégées par une installation d’extinction automatique à eau (IEAE).

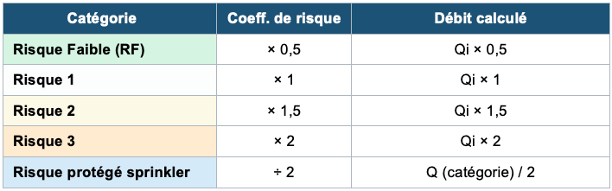

Une fois Qi calculé, le débit final est déterminé en fonction de la catégorie de risque assignée à l’activité et au stockage, selon l’annexe 1 du guide D9.
Cinq niveaux sont définis, du risque faible (RF) au risque 3
Lorsque différentes catégories de risque coexistent dans une même surface de référence, deux approches sont possibles : si les zones sont homogènes et clairement séparées, les débits de chaque zone sont additionnés ; si les matériaux sont mélangés, c’est la catégorie la plus défavorable qui s’applique à l’ensemble de la surface.
Cette règle garantit la sécurité du dimensionnement en cas de scénario d’incendie complexe.
Cadre réglementaire : DECI, RDDECI et ICPE
L’article L. 2225-1 du Code général des collectivités territoriales définit la défense extérieure contre l’incendie comme le dispositif assurant, « en fonction des besoins résultant des risques à prendre en compte, l’alimentation en eau des moyens des services d’incendie et de secours par l’intermédiaire de points d’eau identifiés à cette fin ». Pour les ICPE, l’exploitant est directement responsable de la mise en place et de l’entretien de ces points d’eau sur son site.
« La défense extérieure contre l’incendie a pour objet d’assurer, en fonction des besoins résultant des risques à prendre en compte, l’alimentation en eau des moyens des services d’incendie et de secours. »
— Article L. 2225-1 du Code général des collectivités territoriales
RDDECI et guide D9 : quelle articulation ?
Chaque département dispose d’un Règlement Départemental de Défense Extérieure Contre l’Incendie (RDDECI), arrêté par le préfet. Ce règlement fixe les prescriptions locales en matière de points d’eau. Lorsque le RDDECI ne prévoit pas de dispositions spécifiques pour un type de risque — notamment pour les ICPE —, ou lorsque le risque ne rentre pas dans son champ d’application, le guide D9 s’applique par défaut et constitue la méthode de référence à soumettre au SDIS.
« En l’absence de dispositions spécifiques ou pour les risques n’entrant pas dans le champ d’application de ces règlements (cas des ICPE notamment), les méthodes proposées par le présent guide pratique peuvent être appliquées. »
— Guide pratique D9, édition juin 2020, §1.2
Limites du champ d’application
Le guide D9 ne couvre pas les dépôts d’hydrocarbures, les industries chimiques présentant un risque particulièrement élevé (classement RS), ni les ICPE dont les activités ou stockages de liquides inflammables (point d’éclair < 93 °C) relèvent d’un dimensionnement réglementairement spécifié. Dans ces cas, des référentiels spécialisés s’appliquent. Pour tout autre risque industriel, le D9 est la méthode prescrite.
Focus : les matériaux aggravants dans le calcul D9
L’édition 2020 du guide D9 a renforcé la prise en compte des matériaux aggravants dans le dimensionnement. Ces matériaux, présents dans de nombreuses ICPE modernes, augmentent la propagation du feu et doivent être identifiés lors de la visite de site. Les principaux matériaux aggravants reconnus par le guide D9 sont :
- Panneaux sandwichs à isolant combustible présentant un classement de réaction au feu B s1 d0 ou inférieur (arrêté du 21 novembre 2002) — ils peuvent également entraîner un reclassement en catégorie de risque 2 minimum.
- Bardage extérieur combustible (bois, matières plastiques) — accélère la propagation en façade.
- Revêtement d’étanchéité bitumé en toiture (sauf dalle béton) — risque d’embrasement en couverture.
- Fluide caloporteur organique combustible d’une capacité supérieure à 1 m³.
- Matériaux d’isolation thermique combustibles en façade et toiture (polystyrène, matériaux biosourcés).
- Panneaux photovoltaïques — pris en compte dans la version 2020, en raison des risques spécifiques liés à l’énergie électrique.
La présence d’un seul de ces éléments suffit à appliquer le coefficient majorant de +0,1. Par ailleurs, un local dont les parois sont constituées de panneaux sandwichs à isolant combustible B s1 d0 ou inférieur doit au minimum être classé en catégorie de risque 2, indépendamment du coefficient majorant.
8 Paramètres Fondamentaux pour le calcul
01
type d’activités
02
type de construction
03
surfaces de référence
04
hauteur de stockage
05
Nature des produits stockés
06
matériaux aggravants
07
type d’intervention interne
08
catégorie du risque
Méthodologie ingetech
pour l’étude d9
1
COLLECTE DES DONNEES ET VISITE DU SITE
Relevé des surfaces, hauteurs de stockage, nature des activités et des matériaux de construction. Identification des zones à risques selon l’annexe 1 du guide D9 (fascicules par type d’activité). Vérification de la présence ou non d’une installation d’extinction automatique à eau.
2
DETERMINATION DES SURFACES DE REFERENCE
Analyse des plans et identification des compartimentages coupe-feu REI 120. Délimitation de toutes les surfaces de référence du site. Calcul des surfaces développées en cas de planchers non REI 120 (mezzanines, stockages multi-niveaux).
3
CALCULS DES DEBITS REQUIS
Application de la formule D9 pour chaque surface de référence. Affectation des catégories de risque (RF, 1, 2 ou 3) à chaque zone. Calcul de la somme des coefficients majorants et minorants. Sélection du dimensionnement pénalisant.
4
DEFINITION DES POINTS D’EAU INCENDIE
Proposition du nombre, du type (poteaux incendie DN100, bouches d’incendie, réserves d’eau naturelles ou artificielles) et de l’implantation des points d’eau, en conformité avec les distances réglementaires (200 m entre points d’eau, 150 m au premier point depuis l’entrée principale selon le type d’accueil).
5
REDACTION DU RAPPORT D’ETUDES
Production d’un rapport technique complet avec grille de calcul, plans d’implantation des points d’eau, et synthèse à destination du SDIS.
MODELISATION DES FLUX THERMIQUES
En complément de l’étude D9, INGETECH peut vous proposer cette prestation pour anticiper les scénarios critiques pour une résilience opérationnelle totale.
Cette prestation est réalisée à partir du logiciel Flumilog, édité par l’Inéris.
Cela permet de définir la charge thermique et ses propagations potentielles afin de définir une stratégie de défense sur mesure.
A noter que cette étude peut être systématiquement exigé par les autorités environnementales (DREAL) en présence de certaines activités, produits stockés, régimes et seuils de classement ICPE.
Conformité ICPE
Le dimensionnement D9 est une composante technique du dossier ICPE soumis à la DREAL et au SDIS. Il peut être requis dans plusieurs contextes :
- Dossier de demande d’autorisation (DDAE) : le D9 figure en annexe technique et démontre que le site dispose des ressources en eau suffisantes pour l’intervention des secours.
- Étude de dangers (EDD) : le dimensionnement DECI est intégré dans les mesures de maîtrise des risques (MMR) pour les scénarios d’incendie.
- Plan d’Opération Interne (POI) : le D9 formalise les besoins en eau pour les équipes de seconde intervention et pour les pompiers.
- Mise en conformité après inspection DREAL ou SDIS : lorsqu’un écart est constaté sur les ressources en eau existantes, INGETECH réalise l’étude corrective et propose les aménagements nécessaires.
Dans tous les cas, le rapport D9 est le document technique de référence présenté lors de la consultation avec le SDIS. Sa qualité conditionne l’approbation du dossier et l’obtention de l’arrêté préfectoral d’autorisation.
60 m³/h
DEBIT MINI
120 m³
VOLUME MINI
2 H 00
DUREE MINI
L’Eau d’Extinction (D9)
Le guide D9 (édition Juin 2020) précise les modalités de calcul des débits et volumes nécessaires. INGETECH vous accompagne dans le choix des solutions de stockage les plus pertinentes :
Réservoirs Aériens ou Enterrés :
Cuves acier ou béton dimensionnées selon vos besoins spécifiques.
Poteaux Incendie (PI) :
Positionnement stratégique pour une couverture optimale du site.
Bassins de Réserve :
Solution économique alliant esthétique paysagère et fonctionnalité technique.
“Notre expertise en dimensionnement D9/D9A permet à nos clients de réaliser en moyenne 15% d’économies sur leurs investissements d’infrastructure tout en garantissant une conformité totale face aux assureurs et à la DREAL.”
Direction Technique INGETECH
Expertise Ingénierie & Conformité Industrielle
Pourquoi choisir l’expertise INGETECH ?
INGETECH est un bureau d’études spécialisé dans les ICPE et la gestion des eaux industrielles. Notre expertise combine la maîtrise technique de la méthode D9, la connaissance des exigences réglementaires locales (RDDECI, arrêtés préfectoraux), et l’expérience du dialogue avec les SDIS et les DREAL. Nous réalisons des études D9 sur tout le territoire national, pour tous types d’ICPE : Sites de recyclage de déchets, Centres de stockage et dépollution des véhicules hors d’usage (VHU), entrepôts logistiques, industries agroalimentaires, sites chimiques, plateformes de déchets, et unités de production industrielle.
Optimum
ÉCONOMIES D’ÉCHELLE
Optimisation des volumes pour reduire les couts de construction sans compromis sur la securite.
Safe
SÉRÉNITÉ JURIDIQUE
Garantie de conformité totale face aux
inspections de la DREAL ou des SDIS.
Ready
RAPIDITÉ D’EXÉCUTION
Délais d’études courts pour ne pas freiner vos projets de développement industriel.
Financement Agence de l’Eau
Saviez-vous que vos travaux de confinement des eaux d’incendie (D9A) peuvent être subventionnés jusqu’à 40% par l’Agence de l’Eau dans le cadre de la lutte contre les pollutions accidentelles ? Nous vous accompagnons dans le montage de vos dossiers de demande d’aide.
