Calcul D9 : besoin en eau incendie pour un site ICPE

À quoi répond le calcul D9 ?

Le calcul D9 répond à une question précise : quelle quantité d’eau les sapeurs-pompiers doivent-ils pouvoir mobiliser pour maîtriser un feu sur votre site ? Ce résultat s’exprime en m³/h. De plus, il doit rester disponible pendant au moins deux heures.

Concrètement, il sert à dimensionner vos poteaux d’incendie, vos réserves ou vos bassins. Il fournit aussi la première ligne du calcul D9A, c’est-à-dire le volume d’eaux d’extinction à retenir sur site.

Repères du guide pratique D9, édition de juin 2020. Ainsi, aucun résultat ne descend sous ces valeurs, même pour un petit bâtiment.

D9 : un guide pratique, pas une norme

Tout d’abord, le D9 est publié par le CNPP avec France Assureurs et les ministères chargés de l’Intérieur et de l’Écologie. En effet, ce n’est ni une norme AFNOR ni un référentiel APSAD. Il devient contraignant dans trois cas :

• un arrêté ministériel de prescriptions le cite (par exemple pour les entrepôts couverts) ;
• votre arrêté préfectoral le reprend, souvent via la note de calcul déposée avec le dossier ;
• votre assureur en fait sa référence lors des visites de prévention.

Le règlement départemental de DECI (RDDECI) fixe les règles locales sur les points d’eau. Le D9 sert de méthode lorsque ce règlement ne prévoit rien pour votre risque. Or, c’est fréquent pour les ICPE.

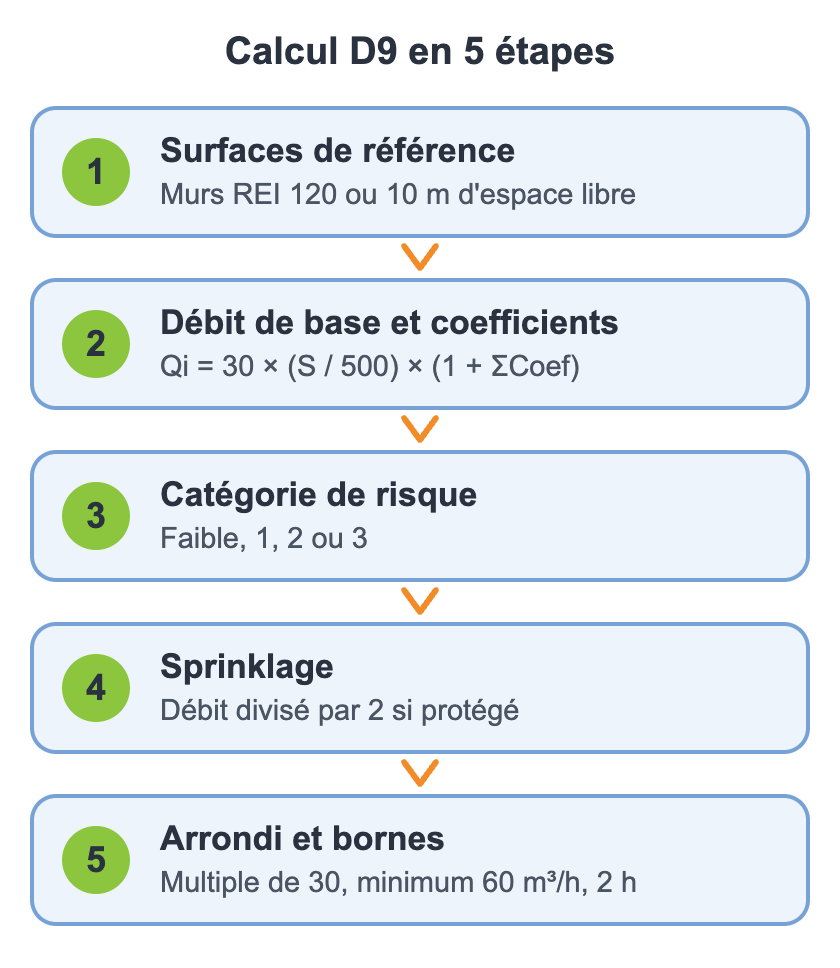

Le calcul D9 en cinq étapes

1. Délimiter les surfaces de référence

   En premier lieu, une surface de référence est délimitée par des murs coupe-feu REI 120. Elle peut aussi être séparée du reste du site par un espace libre non couvert d’au moins 10 m. Sans plancher REI 120 (mezzanines, stockages sur plusieurs niveaux), on retient donc la surface développée.

   Le calcul se fait pour chaque surface de référence. Ensuite, on retient le résultat le plus pénalisant.

2. Calculer le débit de base, puis le corriger

   D’abord, le débit de base est proportionnel à la surface. Ensuite, des coefficients le majorent ou le minorent. Ils se cumulent.

   Qi = 30 × (S / 500) × (1 + ΣCoef) Qi s’exprime en m³/h. S est la surface de référence, en m². ΣCoef est la somme algébrique des coefficients : hauteur de stockage, structure, matériaux aggravants et moyens d’intervention interne.

   Par ailleurs, la grille complète des coefficients figure dans le guide officiel. Votre note de calcul doit donc la citer, avec l’édition utilisée.

3. Appliquer la catégorie de risque

   Le débit est ensuite multiplié par un coefficient de catégorie : risque faible, 1, 2 ou 3. Ce choix dépend de l’activité et de la nature des produits stockés. Par exemple, un bâtiment à parois en panneaux sandwich à isolant combustible relève au minimum de la catégorie 2.

   Si plusieurs catégories coexistent dans une même surface, le guide distingue les zones homogènes et séparées des matériaux mélangés. Cette règle mérite donc une lecture attentive du texte officiel.

4. Tenir compte du sprinklage

   Par ailleurs, lorsqu’une installation d’extinction automatique à eau protège la surface, le débit est divisé par 2. Cependant, dans l’édition 2020, un plafond de 720 m³/h s’applique.

5. Arrondir et vérifier les bornes

   Enfin, on arrondit le débit au multiple de 30 m³/h le plus proche. Toutefois, il ne peut pas être inférieur à 60 m³/h. De plus, la ressource doit rester disponible au moins 2 heures.

Huit paramètres font varier le résultat

• 01Type d’activité
• 02Type de construction et stabilité de l’ossature
• 03Surfaces de référence
• 04Hauteur de stockage
• 05Nature des produits stockés
• 06Matériaux aggravants
• 07Moyens d’intervention interne
• 08Catégorie de risque

Le poste qui surprend : les matériaux aggravants

L’édition 2020 a renforcé leur prise en compte. Ils se repèrent en effet lors de la visite de site. Or, la présence d’un seul suffit à appliquer le coefficient majorant de +0,1.

• panneaux sandwich à isolant combustible ;
• bardage extérieur combustible (bois, plastique) ;
• toiture avec étanchéité bitumée, hors dalle béton ;
• isolants thermiques combustibles en façade et en toiture ;
• fluide caloporteur organique combustible supérieur à 1 m³ ;
• panneaux photovoltaïques.

Un entrepôt de 2 400 m², avec et sans sprinklage

Prenons un cas fictif et simplifié. Ce cas comporte une seule surface de référence, un stockage jusqu’à 8 m (+0,1) et des matériaux aggravants (+0,1). Enfin, la catégorie de risque est 1.

Ici, le sprinklage divise par deux le besoin en eau de la DECI. En contrepartie, la réserve sprinkleur s’ajoute aux apports du calcul D9A. Seule une étude technico-économique permet donc d’arbitrer entre les deux effets.

Toiture photovoltaïque : pourquoi elle impose de revoir le D9

En premier lieu, pour les bâtiments neufs, la réglementation impose de solariser ou de végétaliser une part de la toiture. Cette obligation découle de l’article L.171-4 du code de la construction et de l’habitation, issu de la loi Climat et Résilience puis renforcé. Elle vise notamment les constructions commerciales, industrielles et artisanales, ainsi que les entrepôts et les parcs de stationnement couverts. Le seuil est de 500 m² d’emprise au sol, et de 1 000 m² pour les bureaux. De plus, la part de toiture concernée augmente par paliers. Vérifiez donc les seuils, les pourcentages et les dates applicables à votre projet.

Effet sur le besoin en eau

Or, dans l’édition 2020 du D9, les panneaux photovoltaïques sont un matériau aggravant. Dès qu’un bâtiment neuf en reçoit, le coefficient majorant s’applique. Le besoin en eau augmente donc. Le service instructeur du permis de construire, comme le SDIS, peut alors en demander la justification.

Effet sur la rétention

Le débit D9 alimente la première famille d’apports du calcul D9A. Un débit plus élevé augmente donc le volume d’eaux d’extinction à confiner. Il peut ainsi faire apparaître, ou grossir, une rétention que le projet ne prévoyait pas.

Anticiper avant le permis

Calculer le D9 avant le dépôt du permis permet de dimensionner la réserve et la rétention avec la toiture définitive. Vous évitez ainsi de les reprendre après une demande de pièces complémentaires.

Du débit calculé aux points d’eau

Le calcul D9 donne un besoin. Il reste ensuite à choisir comment le satisfaire : réseau public, réserve souple, cuve ou bassin. Enfin, le bon choix dépend du coût, de l’emprise disponible et de l’avis du SDIS.

Ensuite, l’implantation dépend du RDDECI de votre département et de l’avis du SDIS. Ils fixent les distances entre points d’eau, la distance depuis l’entrée du site et l’accessibilité des engins. Par ailleurs, découvrez nos équipements pour la défense extérieure contre l’incendie.

Les erreurs qui déclenchent des demandes de compléments

• surface de référence retenue sans justification (compartimentage, surface développée) ;
• stockages extérieurs oubliés ;
• zones de nature différente mélangées dans un seul calcul ;
• matériaux aggravants non repérés : bardage, isolant, panneaux photovoltaïques ;
• édition du guide non précisée, ou grille de coefficients périmée ;
• capacité du réseau public supposée, jamais mesurée.

Pour lancer une étude, réunissez

• les plans de masse et des bâtiments, avec le compartimentage coupe-feu ;
• les hauteurs et modes de stockage, la nature des produits ;
• les matériaux de construction : ossature, bardage, isolant, toiture ;
• la présence éventuelle de sprinkleurs ;
• votre arrêté préfectoral et, le cas échéant, la note de calcul existante ;
• les mesures de débit et de pression des poteaux proches.

Ce que fait INGETECH pour vous

1. Collecte des données et visite du site

   Surfaces, hauteurs de stockage, activités, matériaux de construction, présence de sprinkleurs.

2. Surfaces de référence

   Analyse des plans, repérage des compartimentages REI 120, calcul des surfaces développées.

3. Débits requis

   Application de la méthode à chaque surface, choix de la catégorie de risque, retenue du dimensionnement pénalisant.

4. Points d’eau incendie

   Nombre, type et implantation des poteaux, réserves ou bassins, en cohérence avec le RDDECI et le SDIS.

5. Rapport d’étude

   Grille de calcul, plans d’implantation et synthèse destinée au SDIS, à la DREAL, à l’assureur ou au service instructeur.

INGETECH réalise le D9 et le D9A ensemble, avec les mêmes hypothèses, pour un rapport unique et cohérent. Voir aussi nos études de cas et notre étude technico-économique.
