Bassin de décantation industriel : conception et dimensionnement sur-mesure
MES, boues, fines de lavage, hydrocarbures fixés : INGETECH conçoit et dimensionne vos bassins de décantation pour garantir des rejets conformes à votre arrêté préfectoral, sans surinvestissement.
Depuis 2014Bureau d'études indépendant, spécialiste de l'eau en ICPE
OPQIBI 0803Assainissement et protection des milieux récepteurs
2 TrophéesAgence de l'Eau, 2019 et 2021
France entièreInterventions sur site partout en France
Enjeux
Pourquoi installer un bassin de décantation sur un site industriel ?
La décantation est la première barrière de traitement des eaux industrielles. Simple dans son principe, elle n'est efficace que si le bassin est dimensionné à partir des caractéristiques réelles de vos effluents.
Des eaux chargées en matières en suspension (MES) et en boues
Eaux de lavage de matériaux, eaux de process, eaux pluviales de ruissellement sur des aires de stockage, de transit ou de recyclage : sur la plupart des sites industriels, les rejets aqueux transportent des matières en suspension (MES), des sables, des limons et des boues. Ces particules sont aussi le support de nombreux polluants : métaux, hydrocarbures, DCO particulaire, phosphore.
Abattre les MES par décantation permet donc de réduire, en une seule étape, une grande partie de la charge polluante avant rejet au milieu naturel, au réseau ou avant un traitement de finition.
Des exigences réglementaires ICPE à respecter
Pour les installations classées pour la protection de l'environnement (ICPE), les valeurs limites de rejet sont fixées par l'arrêté préfectoral du site, en référence notamment à l'arrêté ministériel du 2 février 1998. À titre d'exemple, ce texte prévoit pour les MES une limite de 100 mg/l lorsque le flux journalier autorisé ne dépasse pas 15 kg/j, et de 35 mg/l au-delà. Un bassin sous-dimensionné, c'est un risque de non-conformité, de mise en demeure et de sanction administrative.

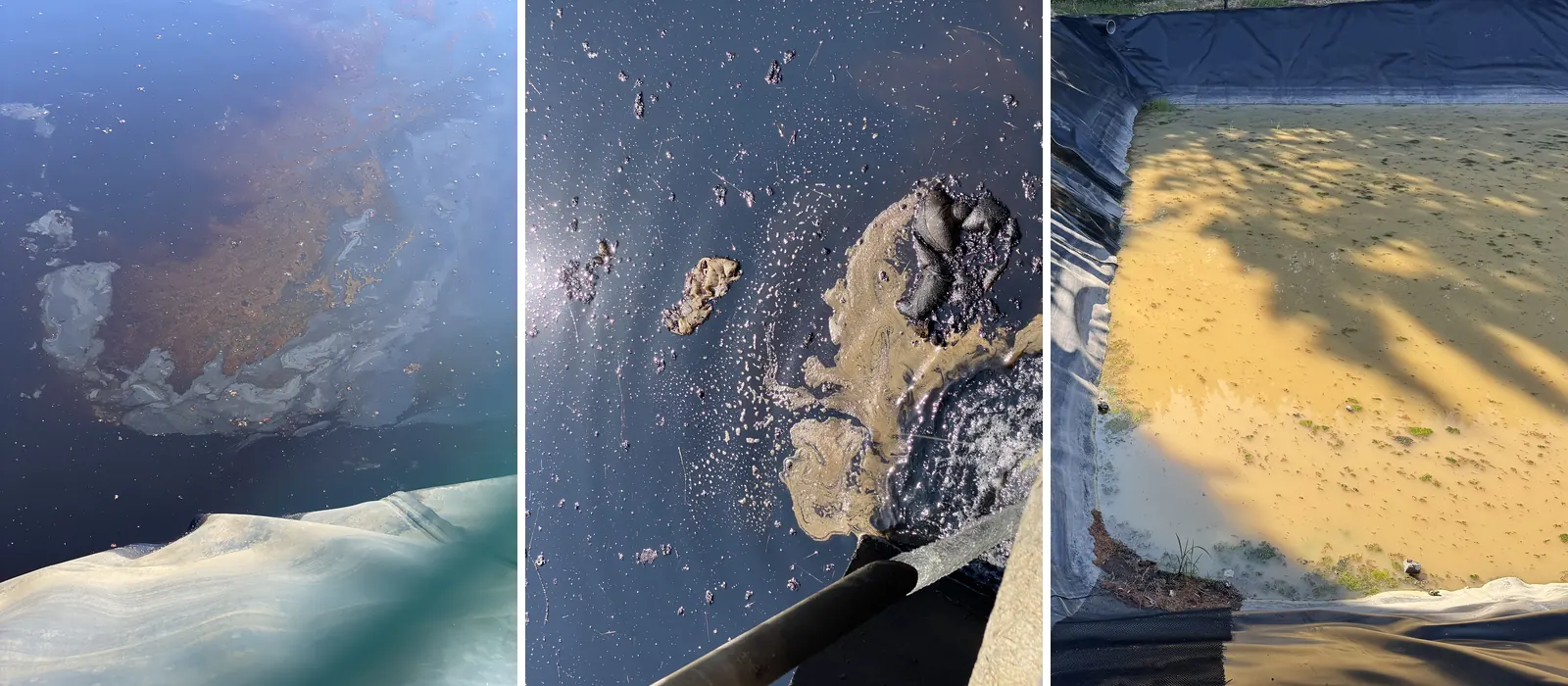

Irisations d'hydrocarbures, boues remontées en surface, eau turbide : les signes d'un ouvrage de décantation inadapté.
Bon à savoir : la décantation traite la pollution particulaire. Les polluants dissous (sels, certains métaux, DCO soluble) nécessitent une étape complémentaire : coagulation-floculation, filtration, traitement biologique… C'est pourquoi nous raisonnons toujours à l'échelle de la filière de traitement complète.
Principe
Comment fonctionne la décantation des particules ?
La décantation est un procédé de séparation solide-liquide par gravité : les particules plus denses que l'eau chutent au fond de l'ouvrage, l'eau clarifiée est reprise en surface.
Décantation de particules discrètes
Sables, graviers, fines minérales : chaque particule chute à vitesse constante sans interagir avec ses voisines. Sa vitesse de chute dépend de sa taille, de sa densité et de la température de l'eau (loi de Stokes pour les fines).
Décantation floculante
Les particules s'agglomèrent pendant leur chute et accélèrent : c'est le cas des MES organiques, des hydroxydes métalliques ou des effluents floculés. Seul un essai en colonne permet alors de prédire le rendement.
Décantation en piston
Au-delà de quelques g/l, les particules décantent en masse avec une interface nette boue/eau. C'est le régime des boues concentrées et des ouvrages d'épaississement, dimensionnés à partir du flux massique.
La règle de Hazen : c'est la surface qui fait le rendement
Dans un décanteur à écoulement horizontal, une particule est retenue si sa vitesse de chute Vs est supérieure à la vitesse de Hazen Vh, aussi appelée charge hydraulique superficielle :
Vh = Q / S
avec Q le débit traversant (m³/h) et S la surface horizontale du bassin (m²). En théorie, le rendement ne dépend donc pas de la profondeur mais de la surface. En pratique, la profondeur reste indispensable pour stocker les boues, limiter la remise en suspension et faciliter le curage.
Ordres de grandeur théoriques, à confirmer par essais sur vos effluents.
Vitesse de Hazen (m/h)
Abattement indicatif des MES
0,1
≈ 95 %
0,5
≈ 88 %
1
≈ 80 %
5
≈ 60 %
10
≈ 40 %
Solutions
Quel ouvrage de décantation pour votre site ?
Il n'existe pas de bassin de décantation « standard ». Le choix de l'ouvrage dépend du débit, de la nature des particules, de l'emprise disponible, du budget et du mode d'exploitation que vous pouvez assurer.

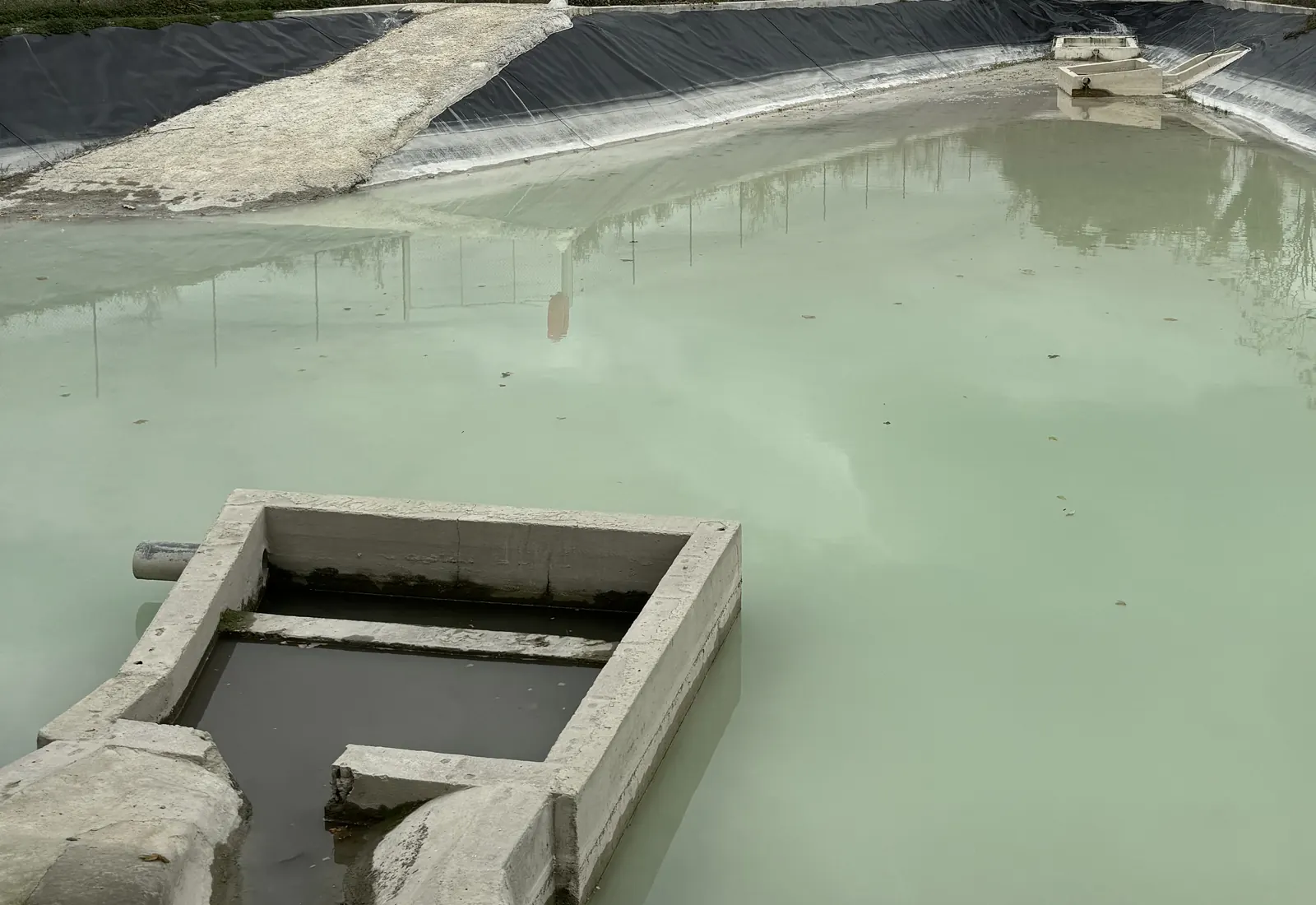

Bassin étanché par géomembrane avec rampe de curage et ouvrage de reprise des eaux décantées.
Bassin de décantation en terre ou sous géomembrane
La solution la plus robuste et la plus économique lorsque l'emprise foncière le permet. Adapté aux grands débits, aux eaux pluviales de sites industriels, aux eaux de lavage de carrières et de plateformes. L'étanchéité par géomembrane PEHD protège la nappe ; une rampe bétonnée permet l'accès des engins de curage.
Décanteur en béton compartimenté
Ouvrage compact et durable, souvent organisé en deux compartiments en série ou en parallèle pour permettre le curage sans interrompre le traitement. Idéal pour les eaux de process chargées et les sites contraints en surface.
Décanteur lamellaire
Des lamelles parallèles inclinées de 45 à 60° multiplient la surface de décantation projetée sur une faible emprise au sol. Pour un même rendement, l'ouvrage est plusieurs fois plus compact qu'un bassin classique. Il exige en contrepartie un prétraitement (dessablage, dégrillage) et un entretien régulier des lamelles.
Décantation assistée par coagulation-floculation
Lorsque les particules sont trop fines (argiles, colloïdes) pour décanter naturellement dans un délai raisonnable, l'ajout de réactifs permet de former des flocs plus gros et plus rapides. Nous déterminons le besoin et les doses par essais de floculation (jar-tests).

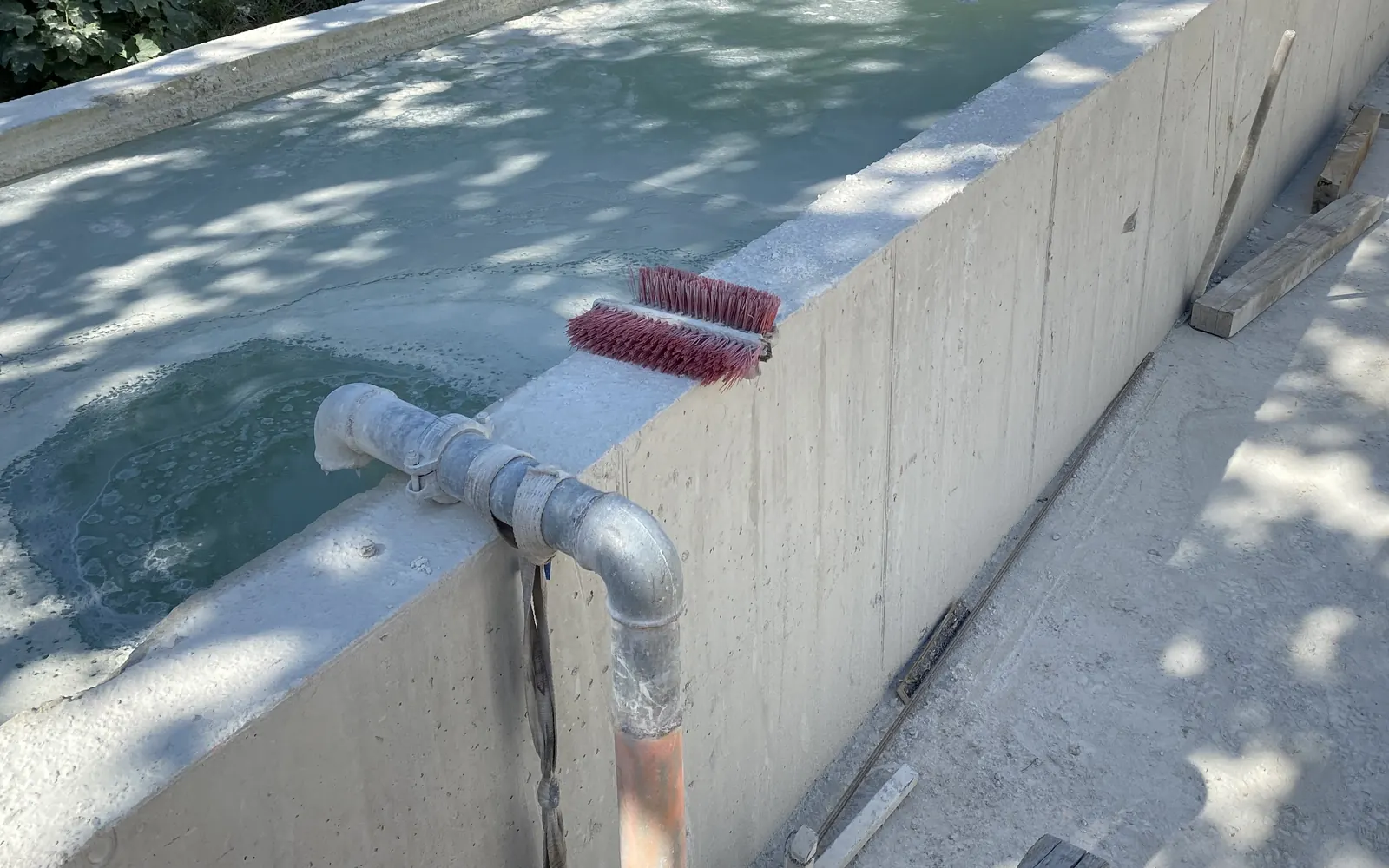

Décanteur béton recevant des eaux de process chargées en fines minérales.
Type d'ouvrage
Emprise au sol
Coût d'investissement
Exploitation
Applications typiques
Bassin en terre / géomembrane
Importante
Faible à modéré
Curage périodique à la pelle ou par pompage
Eaux pluviales, eaux de lavage, carrières, plateformes de recyclage
Décanteur béton
Moyenne
Modéré
Curage facilité, compartiments alternés
Eaux de process, aires de lavage, industries agroalimentaires
Décanteur lamellaire
Faible
Modéré à élevé
Nettoyage des lamelles, extraction des boues
Sites contraints, débits réguliers, finition avant rejet
Décantation assistée
Faible à moyenne
Élevé (réactifs)
Suivi des dosages, gestion des boues
Particules fines, exigences de rejet sévères
Notre méthode
Dimensionner un bassin de décantation : les 6 étapes clés
Un bassin bien dimensionné repose sur des données mesurées, pas sur des ratios génériques. Voici la démarche que nous appliquons sur chaque projet.
Caractériser les effluents
Débits moyens et de pointe, durée d'activité, concentration en MES, granulométrie des fines, densité des particules. Essais de décantation en colonne ou au cône Imhoff lorsque c'est nécessaire.
Fixer l'objectif de rejet
Valeurs limites de l'arrêté préfectoral, sensibilité du milieu récepteur, rejet au réseau ou recyclage de l'eau : l'objectif détermine la taille de la plus petite particule à retenir.
Calculer surface et géométrie
Surface utile S = Q / Vh, forme allongée (rapport longueur/largeur de 3 à 5 minimum) pour un écoulement de type piston, profondeur utile adaptée, coefficients de sécurité pour les turbulences.
Vérifier la remise en suspension
La vitesse horizontale doit rester inférieure à la vitesse d'entraînement des dépôts, y compris au débit de pointe et lorsque le bassin est partiellement comblé.
Dimensionner le volume à boues
Production de boues estimée à partir des flux de MES, fréquence de curage souhaitée, filière d'évacuation ou de valorisation des boues : le volume de stockage est ajouté au volume utile.
Concevoir entrées et sorties
Tranquillisation de l'arrivée, répartition du débit, cloison siphoïde pour retenir les flottants et hydrocarbures, surverse, by-pass, vanne d'isolement et points de prélèvement.
Exemple de pré-dimensionnement
Pour des eaux de lavage de 50 m³/h et un objectif d'abattement des MES de l'ordre de 85 à 90 %, on retient une vitesse de Hazen d'environ 0,5 m/h.
S = 50 / 0,5 = 100 m² utiles
Soit par exemple un bassin de 5 m × 20 m en eau, auquel s'ajoutent les coefficients de sécurité hydrauliques, la hauteur de stockage des boues et la revanche. Ce calcul de principe doit être affiné et validé avec les données réelles de votre site.
Ce qui fait la différence : la théorie de Hazen suppose un écoulement parfaitement laminaire. Dans un bassin réel, les courts-circuits hydrauliques, le vent et les turbulences d'entrée peuvent doubler le temps de séjour nécessaire. Notre expérience terrain nous permet d'appliquer les bons coefficients correcteurs et de concevoir des aménagements qui rapprochent l'ouvrage de son rendement théorique.
Diagnostic
Votre bassin de décantation ne suffit plus ?
Rejets non conformes, bassin comblé, départs de boues par temps de pluie : de nombreux ouvrages existants peuvent être optimisés sans être reconstruits.
Les défauts de conception que nous rencontrons le plus souvent
Arrivée d'eau en jet direct, sans ouvrage de tranquillisation, qui remet les dépôts en suspension.
Bassin carré ou entrée et sortie trop proches : court-circuit hydraulique et surface utile réelle très inférieure à la surface construite.
Absence de volume dédié au stockage des boues : l'efficacité chute dès les premiers mois.
Pas de cloison siphoïde : les flottants et les hydrocarbures partent avec l'eau décantée.
Aucun accès prévu pour le curage, ni bassin de secours ou by-pass pendant l'entretien.
Notre diagnostic combine visite de site, mesures et analyses, puis propose des améliorations chiffrées : déflecteurs, cloisonnement, reprise des ouvrages d'entrée et de sortie, ajout d'un étage lamellaire ou d'une floculation.

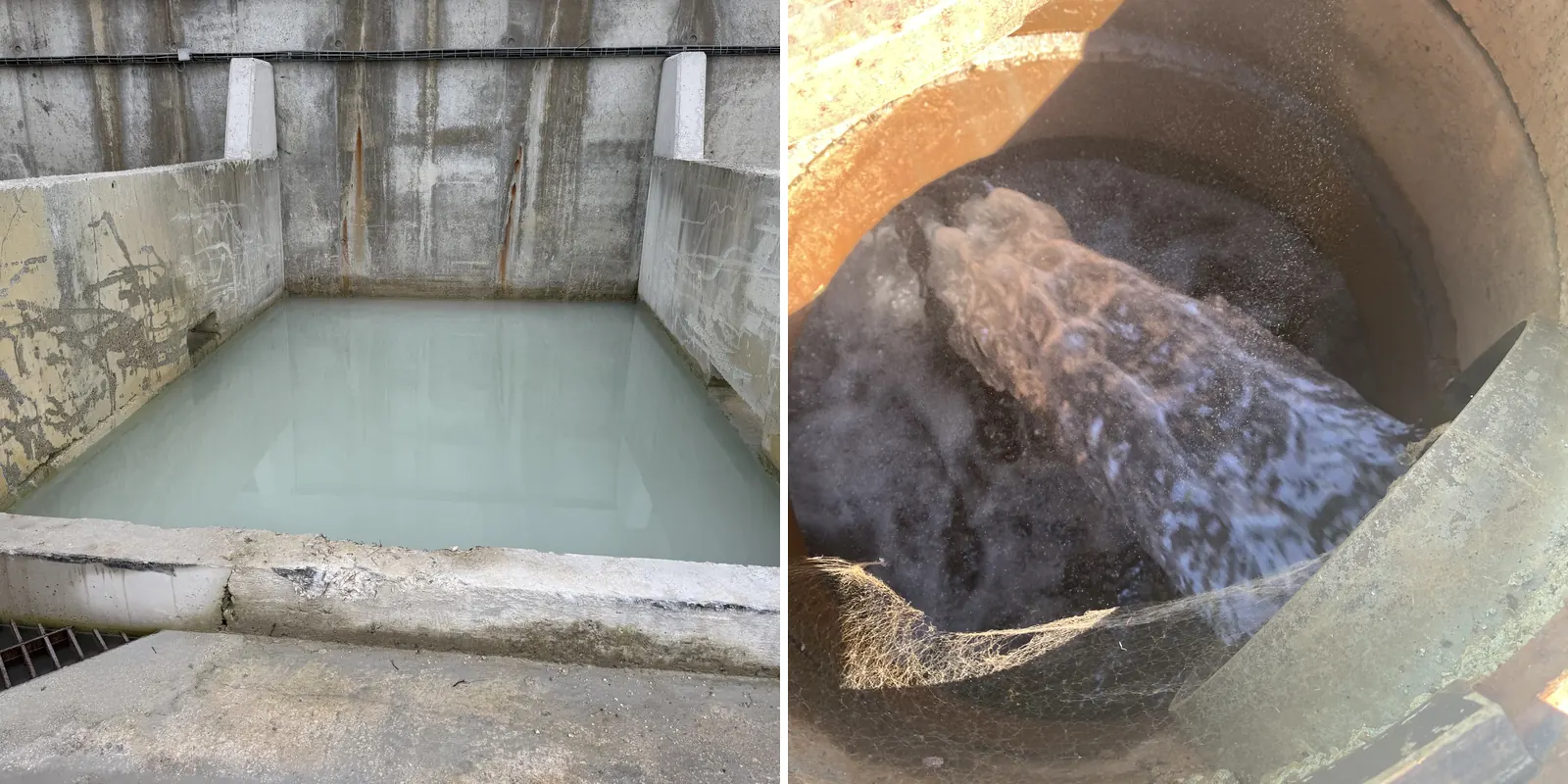

Décanteur béton existant et arrivée turbulente dans un regard : deux points de vigilance d'un diagnostic.
Notre prestation
De l'étude à la mise en eau de votre bassin de décantation
INGETECH vous accompagne à chaque phase du projet, avec un interlocuteur unique qui connaît vos contraintes d'exploitation et vos obligations ICPE.
Étude de faisabilité
Analyse du contexte, caractérisation des effluents, comparaison technico-économique des solutions.
Note de calcul et avant-projet
Dimensionnement détaillé, plans et coupes, estimation des coûts de travaux et d'exploitation.
Consultation des entreprises
Cahier des charges, analyse des offres et, si besoin, fourniture des équipements au meilleur prix.
Suivi de travaux
Contrôle de l'exécution, réception, mise en eau et vérification des performances de l'ouvrage.

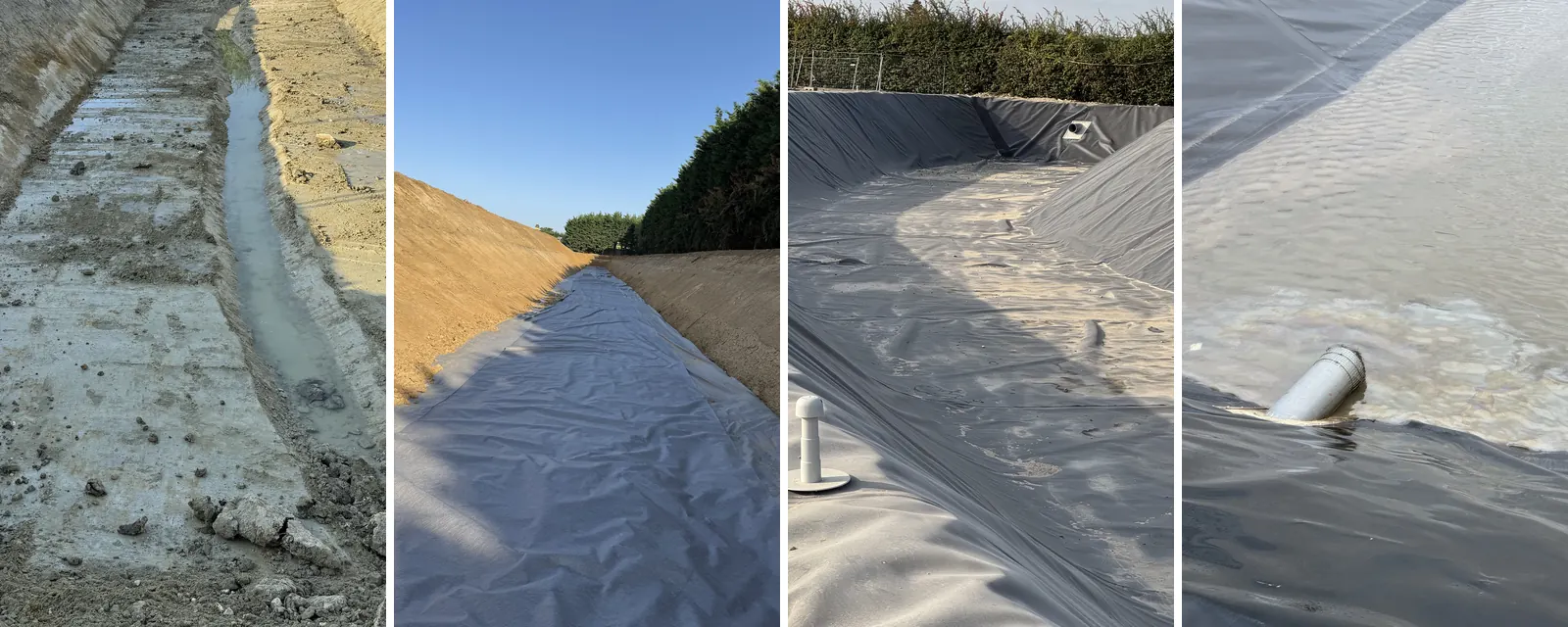

Terrassement, pose de la géomembrane, équipement du bassin, mise en eau : les étapes d'un chantier de bassin de décantation.
Nos études s'intègrent à vos démarches réglementaires : étude hydraulique ICPE, porter à connaissance, dossier d'autorisation environnementale ou réponse à une mise en demeure. Pour la phase travaux, découvrez notre offre de maîtrise d'œuvre eau ICPE.

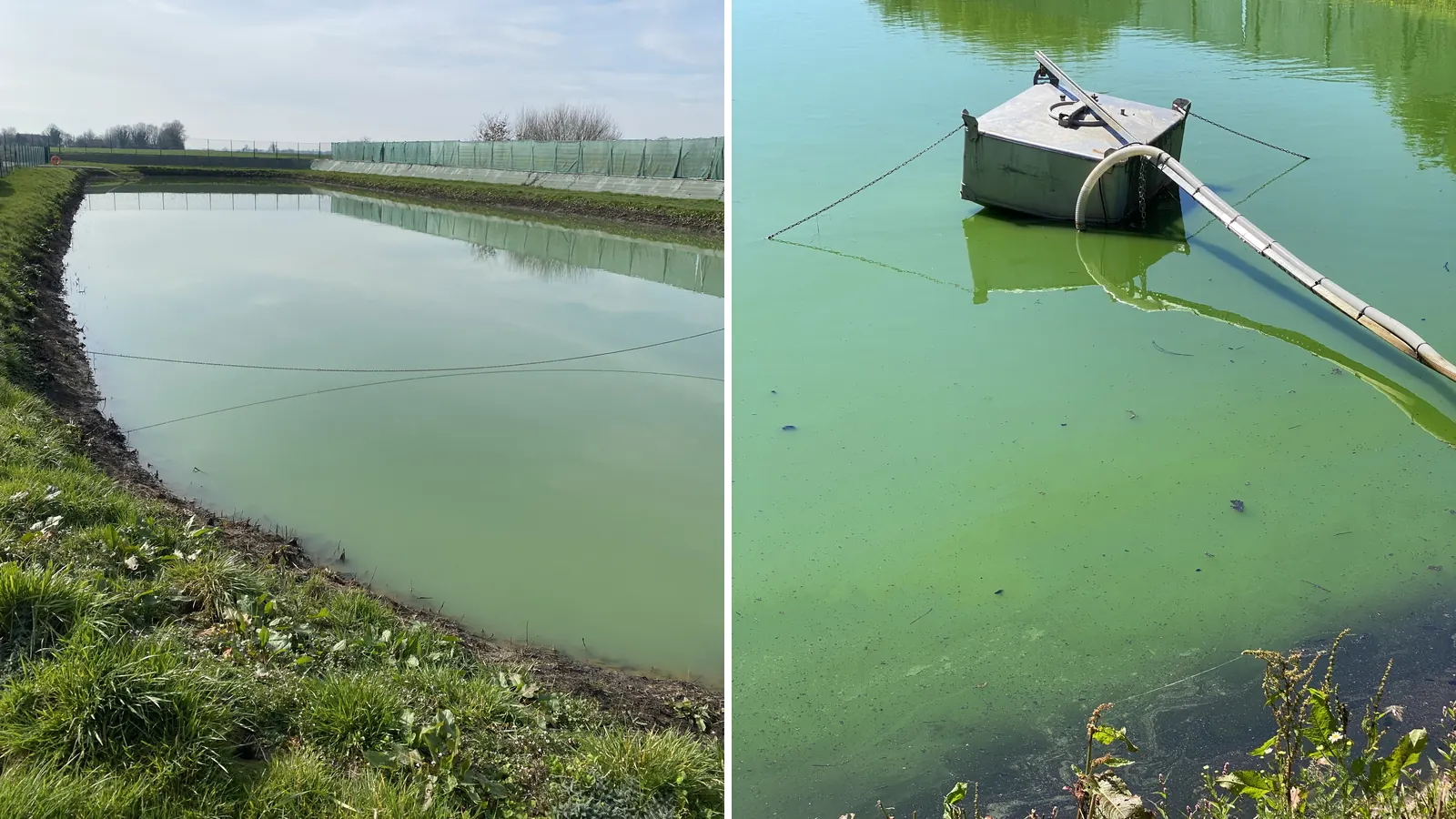

Bassin allongé favorisant l'écoulement piston et dispositif flottant de reprise des eaux clarifiées.
Exploitation
Penser le curage et l'entretien dès la conception
Un bassin de décantation se comble : c'est son rôle. Sa performance dans la durée dépend donc autant de sa conception que de son exploitation. Nous intégrons dès l'avant-projet :
la fréquence de curage et le volume de boues à extraire chaque année ;
les accès engins, la largeur compatible avec le bras d'une pelle, la rampe bétonnée ;
le doublement des ouvrages ou un by-pass pour curer sans arrêter l'activité ;
la filière des boues : égouttage, épaississement, valorisation ou élimination ;
les points de prélèvement pour l'autosurveillance de vos rejets.
Pourquoi INGETECH
Un bureau d'études qui connaît le terrain industriel
Plus de 17 ans d'expérience de terrain sur des sites industriels, dont la direction de sites de recyclage : nous concevons des ouvrages que vos équipes pourront réellement exploiter.
Indépendant
Aucun lien avec un constructeur : la solution recommandée est celle qui répond à votre besoin, au juste coût.
Qualifié et reconnu
Qualification OPQIBI 0803 et deux Trophées de l'Agence de l'Eau (2019 et 2021) pour nos réalisations.
Filière complète
Décantation, séparation d'hydrocarbures, traitement physico-chimique ou biologique : nous concevons l'ensemble de la filière de traitement.
FAQ
Questions fréquentes sur les bassins de décantation
Comment calculer la surface d'un bassin de décantation ?
La surface utile se calcule en divisant le débit à traiter par la vitesse de Hazen retenue : S = Q / Vh. La vitesse de Hazen est choisie en fonction de la vitesse de chute des plus petites particules à retenir, déterminée par la granulométrie ou par un essai de décantation. On applique ensuite des coefficients de sécurité pour tenir compte des turbulences.
Quelle profondeur pour un bassin de décantation ?
En théorie, la profondeur n'influence pas le rendement. En pratique, on prévoit une hauteur d'eau utile suffisante pour limiter la remise en suspension (généralement au moins 0,6 à 1 m pour les petits bassins), à laquelle s'ajoutent la hauteur de stockage des boues et une revanche de sécurité.
Quelle est la différence entre un décanteur et un séparateur à hydrocarbures ?
Le décanteur retient les particules plus denses que l'eau (MES, sables, boues). Le séparateur à hydrocarbures retient les liquides plus légers que l'eau par flottation. Les deux sont complémentaires : un débourbeur-décanteur est d'ailleurs placé en amont de tout séparateur. Un bassin de décantation équipé d'une cloison siphoïde retient aussi une partie des flottants.
Faut-il ajouter un floculant dans un bassin de décantation ?
Seulement si les particules sont trop fines pour décanter naturellement (argiles, colloïdes) ou si l'objectif de rejet est très exigeant. Des essais de floculation en laboratoire permettent de trancher et de choisir le réactif et la dose adaptés.
À quelle fréquence faut-il curer un bassin de décantation ?
Elle dépend de la charge en MES et du volume de stockage prévu : de quelques semaines pour un petit décanteur de process à plusieurs années pour un grand bassin d'eaux pluviales. Un bon dimensionnement fixe cette fréquence dès la conception, en cohérence avec vos moyens d'exploitation.
Combien coûte une étude de conception de bassin de décantation ?
Le coût dépend du niveau d'étude (faisabilité, avant-projet, maîtrise d'œuvre complète) et de la complexité du site. Nous établissons un devis forfaitaire détaillé après un premier échange sur votre contexte. Contactez-nous pour en discuter.
