Poste de relevage sur mesure ICPE : conçu par INGETECH, livré partout en France
Un poste de relevage sur mesure INGETECH est une station en polyester armé de fibre de verre. Nous la concevons pour votre site, avec ses pompes, son regard de vannage et son coffret de commande. Elle arrive prête à raccorder.
En bref
- Quoi
- Des postes de relevage en polyester armé de fibre de verre : diamètre, hauteur, arrivées, pompes, regard de vannage, couvercle et coffret se choisissent sur mesure.
- Pour qui
- Les exploitants de sites ICPE : industrie, recyclage et centres VHU, agriculture, collectivités.
- Usages
- Eaux pluviales, eaux d’extinction et de confinement, eaux de lavage, eaux usées, eaux de process chargées.
- Sécurité
- Système antichute sur tous les postes, conforme aux recommandations de l’INRS (ED 6076).
- Livraison
- Sur toute la France, prête à raccorder, avec plans et schéma électrique.
- Mise en service
- En option : branchement des pompes, réglage des niveaux et vérification par INGETECH.
En mots simples
Qu’est-ce qu’un poste de relevage sur mesure ?
C’est un puits étanche, équipé de pompes, qui remonte l’eau d’un point bas vers un point plus haut. Ainsi, l’eau rejoint un bassin, un traitement ou un réseau sans pente naturelle.
Par exemple, le refoulement est la conduite sous pression qui part des pompes. De son côté, le regard de vannage est un second ouvrage, placé à côté du poste. Grâce à lui, on manœuvre les vannes sans descendre dans le poste.
Nous partons d’abord de votre besoin : le débit, la hauteur à relever, la nature de l’eau et la réglementation de votre site. Ensuite, nous dessinons le poste, ses pompes et son coffret.
Ce que comprend notre offre
- Étude du besoin et dimensionnement hydraulique
- Plans INGETECH du poste et du regard de vannage
- Fabrication par notre partenaire, spécialiste du relevage en polyester
- Pompes, barres de guidage, refoulement et coffret de commande
- Livraison sur toute la France, prête à raccorder
- Mise en service en option, avec réglage des niveaux
Usages
Quel poste de relevage pour quel besoin ?
En effet, chaque usage impose ses pompes, sa matière et ses sécurités. Voici donc les cas que nous traitons le plus souvent sur les sites ICPE.
Eaux pluviales
Le poste relève les eaux de ruissellement vers un bassin, un réseau ou une filière de traitement. De plus, il limite le débit envoyé à l’aval quand l’arrêté du site l’impose.
Débit réguléDeux pompesTrop-plein
Eaux d’extinction et confinement
Quand le poste se trouve en aval du bassin de confinement, l’arrêt des pompes garde les eaux polluées dans le bassin. Ensuite, le poste les relève au débit retenu par votre étude D9A.
D9AAlarme déportée
Eaux de lavage
Aires de lavage, plateformes VHU et ateliers produisent des eaux chargées. Ainsi, un panier dégrilleur protège les pompes, avant le décanteur ou le séparateur d’hydrocarbures.
Panier dégrilleurPassage 50 mm
Eaux usées
Sanitaires, vestiaires et locaux sociaux sont souvent plus bas que le réseau. Le poste, avec ses roues vortex ou monocanal, laisse donc passer des solides jusqu’à 50 mm.
Roue vortexRoue monocanal
Eaux de process chargées
Pour les eaux de process, nous vérifions que le revêtement intérieur est adapté à vos eaux. En outre, nous choisissons des pompes en inox ou en fonte selon la nature de l’eau.
Revêtement adaptéPompes inox ou fonte
Eaux traitées avant rejet
En fin de filière, un poste envoie l’eau traitée vers le point de rejet ou le réseau. Enfin, un regard de contrôle placé à l’aval permet de prélever l’eau avant son départ.
Aval de filièreTélétransmission
Choisir
Avec ou sans regard de vannage ?
En effet, le bon montage dépend de l’accès, de la place et de la façon dont votre équipe entretient les vannes. C’est pourquoi nous le tranchons avec vous avant de dessiner.
| Montage | Principe | Atout | Point d’attention |
|---|---|---|---|
| Sans robinetterie | Le poste porte les pompes et le refoulement. Les vannes se placent ailleurs sur le réseau. | Poste simple et compact | Prévoir l’accès aux vannes sur le réseau |
| Robinetterie dans le poste | Clapets et vannes d’isolement se logent dans le cylindre, avec les pompes. | Un seul ouvrage à installer | Entretien à l’intérieur du poste, avec un accès sécurisé |
| Robinetterie dans un regard de vannage | Un second ouvrage, à côté du poste, reçoit les vannes. Son fond plat évacue les égouttures vers le poste. | Vannes manœuvrées sans entrer dans le poste | Deux ouvrages et leurs raccordements hydrauliques à prévoir |
Nos plans
Quatre plans de principe INGETECH
Ces schémas sont dessinés par INGETECH. Ils montrent donc les éléments qui se choisissent sur mesure. Pour chaque commande, nous établissons ensuite les plans cotés de votre poste.
- Couvercle articulé, avec module antichute sous le couvercle (traits pointillés)
- Potence, avec support à sceller ou intégré au poste
- Arrivée par tube stratifié sur le cylindre
- Trop-plein par tube stratifié (option)
- Barres de guidage en inox, tenues par des traverses inox
- Électropompes submersibles, posées sur leurs pieds d’assise en inox
- Tuyauterie de refoulement en PVC pression ou en inox
- Flotteurs de niveau : arrêt, marche des pompes et alarme
- Fond à pans inclinés, avec barres de stabilisation pour l’ancrage dans le sol
Schéma de principe INGETECH, non contractuel. Dimensions et équipements définis pour chaque commande.
- Poste de relevage avec ses deux pompes sur pieds d’assise
- Conduites de refoulement, une par pompe, jusqu’au regard
- Clapets anti-retour, un par pompe
- Vannes d’isolement, une par pompe
- Vidange du collecteur de refoulement, avec vanne, pour un retour dans le poste
- Fond plat du regard : les égouttures s’évacuent vers le poste
- Raccordements hydrauliques entre le poste et le regard : prévus à votre charge
Schéma de principe INGETECH, non contractuel. Le regard de vannage se fabrique en Ø 1 000 à 2 000 mm, sur 1 à 3,50 m de hauteur.
- Dalle béton ou voirie posée sur le poste
- Cadre antichute sur mesure, fixé au niveau de la réservation qui donne accès aux pompes
- Couvercle simple monté sur la tête du cylindre
- Module antichute sous le couvercle (traits pointillés), en pleine ouverture ou pour couvercle articulé
- Couvercle articulé : la partie supérieure se relève
- Cylindre en polyester armé de fibre de verre
Schéma de principe INGETECH, non contractuel. Nos systèmes antichute suivent les recommandations de l’INRS (ED 6076).
- Le flotteur bas arrête les pompes
- Le niveau 1 enclenche la première pompe
- Le niveau 2 enclenche la deuxième pompe
- Le flotteur d’alarme allume le voyant et enclenche le relais de défaut ; il démarre aussi les deux pompes si elles sont à l’arrêt
- Après chaque arrêt, l’ordre de démarrage des pompes s’inverse
- Une alarme déportée ou une télétransmission prévient votre équipe à distance
Schéma de principe INGETECH, non contractuel. Le fonctionnement exact se définit selon le nombre de pompes et vos consignes d’exploitation.
Matières et conception
De quoi est fait un poste de relevage INGETECH ?

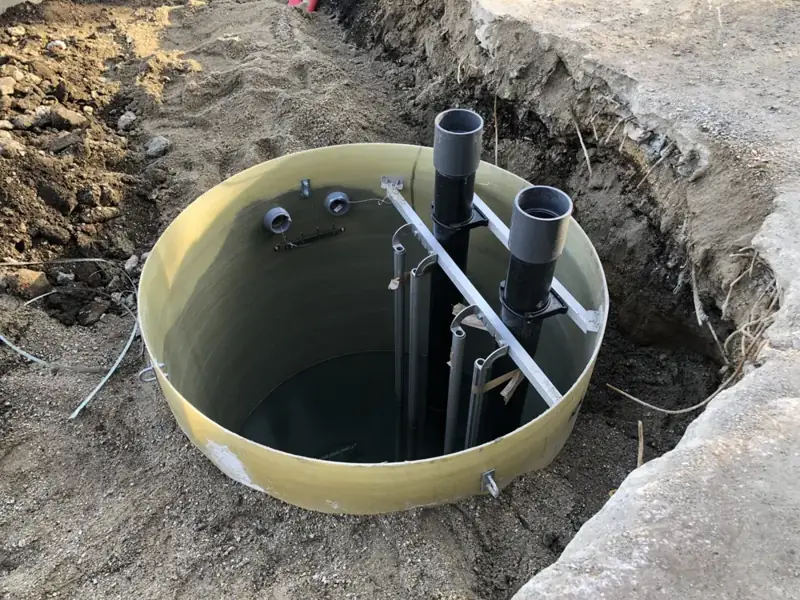

D’abord, nous construisons chaque poste en polyester armé de fibre de verre. Ensuite, nous adaptons le cylindre, le fond et les équipements à votre eau et à votre site.
Polyester armé de fibre de verre
Cette matière est imputrescible, non corrodable et non poreuse. De plus, elle convient en zone inondable ou non, sous un espace vert comme sous une chaussée.
Un cylindre en trois couches
Le cylindre vient d’un moulage par enroulement filamentaire. Le liner, face intérieure en voile de verre, résiste à l’effluent. La structure assure la tenue mécanique et au flambage. Enfin, le TopCoat protège les postes hors sol ou dans un remblai de pH supérieur à 8.
Un fond à pans inclinés
Le fond est projeté en polyester armé. Ses larges pans centralisent l’effluent dans l’axe du poste. Ainsi, les sédiments se déposent peu sur les parois. Des barres de stabilisation ancrent aussi le poste dans le sol.
Des équipements de base
Chaque poste reçoit la tuyauterie de refoulement, en PVC pression ou en inox. En outre, il porte des barres de guidage, des traverses de maintien et des inserts de fixation des pieds d’assise, tous en inox.
Des arrivées sur mesure
Les arrivées se font par tubes stratifiés sur le cylindre. Par conséquent, leur nombre, leur diamètre et leur position se définissent selon vos réseaux.
Un regard de vannage séparé
Ce second ouvrage reçoit les vannes. Son fond est plat, avec une évacuation en partie basse vers le poste pour les égouttures éventuelles.
La gamme des postes
| Diamètre | Volume par mètre de hauteur |
|---|---|
| 1 000 mm | 0,79 m³ |
| 1 200 mm | 1,13 m³ |
| 1 400 mm | 1,54 m³ |
| 1 600 mm | 2,01 m³ |
| 1 800 mm | 2,55 m³ |
| 2 000 mm | 3,14 m³ |
| 2 400 mm | 4,52 m³ |
| 2 800 mm | 6,16 m³ |
La gamme des regards de vannage
| Diamètre | Hauteur |
|---|---|
| 1 000 mm | 1 à 3,50 m |
| 1 200 mm | 1 à 3,50 m |
| 1 400 mm | 1 à 3,50 m |
| 1 600 mm | 1 à 3,50 m |
| 2 000 mm | 1 à 3,50 m |
Options et équipements
Les équipements que nous ajoutons à votre poste
Vous composez votre poste comme vous le souhaitez. Voici donc les équipements que nous proposons, classés par fonction.
Dans le poste
- Un ou plusieurs trop-pleins, par tube stratifié sur la paroi
- Panier dégrilleur en inox, à barreaudage de 40 mm, sur berceau avec rail de guidage
- Potence, avec support à sceller ou intégré au poste
- Mesure du niveau d’eau par sonde à ultrasons
Dans le regard de vannage
- Clapets et vannes d’isolement, un jeu par pompe
- Vidange du collecteur de refoulement, avec vanne, pour un retour dans le poste
- Système antichute en option
En haut de poste
- Sans couverture, par exemple sous voirie
- Couvercle simple, pour espace vert, jusqu’à Ø 1,40 m
- Couvercle articulé en deux parties, jusqu’à Ø 2,00 m
- Module antichute sous les couvercles
- Cadre antichute sur mesure, fixé sur la dalle béton
Pose et protection
- Arrivées supplémentaires par tubes stratifiés
- Barres de stabilisation du fond pour l’ancrage
- Pieds d’assise des pompes en inox
- Livraison sur site, avec déchargement par grue selon l’accès
Pompes et coffrets
Des pompes et un coffret choisis pour votre effluent
Nous choisissons les pompes d’après le débit, la hauteur à relever ou à passer et la nature de l’eau. Ensuite, nous associons le coffret qui les commande.
Les électropompes sont submersibles et adaptées aux eaux chargées. En inox, elles laissent passer des solides jusqu’à 50 mm, avec une roue vortex ou monocanal. En fonte, elles reçoivent une roue ouverte, semi-ouverte avec dilacérateur, vortex, monocanal, bicanal ou tricanal.
Le coffret gère une, deux ou trois pompes. Il les met en marche à la main ou en automatique, grâce aux flotteurs de niveau.
| Coffret | Ce qu’il comprend |
|---|---|
| Coffret complet, 1 à 3 pompes | Coffret polyester IP 65, double porte à serrures, interrupteur général, disjoncteurs moteurs, contacteurs, voyants, commutateurs MANU-0-AUTO, compteur horaire par pompe, schéma et fils repérés |
| Coffret compact, 1 à 3 pompes | Commande par flotteurs : niveau haut, niveaux 1 et 2, niveau minimum. Alternance des pompes et protection contre les surcharges et le manque de phase |
| Options du coffret | Voltmètre, ampèremètre, protection contre l’inversion de phases, colonne d’alarme flash et buzzer, coffret d’alarme déporté jusqu’à 50 m, parafoudre, résistance anticondensation |
| Surveillance à distance | Sonde de niveau à ultrasons ou piézométrique, télétransmission ou télégestion par GSM ou RTC |
Dimensionner
Comment dimensionner un poste de relevage ?
En effet, un poste se calcule d’après le débit à relever, la hauteur à relever et le nombre de démarrages que les pompes acceptent. Voici donc les repères que nous utilisons.
Le volume utile
C’est le volume d’eau entre le niveau d’arrêt et le niveau de marche. Un repère courant est V = Q ÷ (4 × N), avec Q le débit d’une pompe en m³/h et N le nombre de démarrages par heure.
Par exemple, une pompe de 40 m³/h qui démarre 10 fois par heure demande environ 1 m³. Dans un poste de Ø 1 200 mm, cela représente 0,9 m entre l’arrêt et la marche.
Les démarrages par heure
Plus le moteur est puissant, moins il accepte de démarrages. Les repères usuels vont de 15 par heure en dessous de 4 kW à 6 par heure au-dessus de 30 kW. En revanche, le cahier des charges de votre gestionnaire prévaut toujours.
La vitesse dans le refoulement
Une vitesse de 0,7 à 1,4 m/s est un repère courant. Elle évite les dépôts, car l’eau nettoie la conduite, sans user les coudes ni créer de coups de bélier excessifs.
Deux pompes au minimum
Nous prévoyons en général deux pompes, dont une de secours, avec permutation automatique à chaque arrêt. Si une pompe tombe en panne, l’autre démarre donc seule.
La flottabilité
Un poste vide, enterré sous une nappe, tend à remonter. C’est pourquoi nous vérifions la poussée de l’eau, l’ancrage par les barres de stabilisation et le lestage par une dalle.
L’atmosphère du poste
Avec des hydrocarbures légers ou des solvants, une atmosphère explosive est possible. Dans ce cas, nous choisissons du matériel adapté et un coffret déporté, selon l’étude de risque de votre site.
| Référence | Objet |
|---|---|
| NF EN 752 | Réseaux d’évacuation et d’assainissement à l’extérieur des bâtiments |
| CCTG fascicule 70, titre 1 | Réseaux d’assainissement et ouvrages annexes |
| CCTG fascicule 81, titre 1 | Installations de pompage des eaux usées |
| NF C 15-100 | Installations électriques à basse tension |
| INRS ED 6076 | Postes de relèvement : conception et aménagement des situations de travail |
Pose et répartition
Qui fait quoi pour livrer et poser un poste de relevage ?
Un poste bien conçu reste fiable seulement s’il est posé avec soin. Voici donc la répartition des tâches, pour que rien ne soit oublié.
Nous fournissons
- Le poste de relevage, les pompes, le regard de vannage et le coffret électrique
- Les pieds d’assise, barres de guidage et conduites de refoulement installés dans le poste
- Un regard de vannage équipé, prêt à raccorder
- Un coffret avec câbles repérés et schéma
- Le transport sur votre site
Reste à votre charge
- Le raccordement au réseau de collecte
- Les terrassements et le remblai
- Les raccordements hydrauliques entre le poste et le regard, puis en sortie du regard
- La dalle, le socle et la pose du coffret, puis le tirage des câbles et l’alimentation électrique
- Le piquet de terre, le massif d’ancrage de la potence et la clôture éventuelle
Avant la livraison
- Accès carrossable jusqu’au lieu de dépose, avec la place pour une grue
- Étude géotechnique et niveau de la nappe, pour la fouille, l’ancrage et le remblai
- Réseaux enterrés et lignes aériennes repérés
- Place pour la potence, le coffret et l’accès des équipes
Mise en service
La mise en service de votre poste de relevage
En option, INGETECH réalise la mise en service du poste. Ainsi, vos pompes démarrent avec des niveaux réglés selon vos consignes, et un défaut éventuel apparaît tout de suite.
Brancher
Nous branchons les pompes et les flotteurs, côté poste et côté coffret.
Régler
Nous réglons l’ensemble des flotteurs de niveau : arrêt, marche des pompes et alarme.
Vérifier
Nous vérifions le bon fonctionnement de l’ensemble, par exemple la permutation des pompes et l’alarme.
À préparer avant notre venue
- L’alimentation électrique réalisée, avec le coffret posé et les câbles tirés
- L’alimentation en eau pour les essais
- Les pompes mises en place dans le poste, avec notre assistance
À savoir
- Si une condition manque à notre arrivée, un déplacement supplémentaire est facturé
- Sans cette option, nous livrons le coffret avec son schéma et ses câbles repérés, pour que votre installateur branche l’ensemble
Notre méthode
De votre besoin au poste de relevage livré
Cadrer
Effluent, débit, hauteur à relever, emplacement, réglementation du site et accès.
Dimensionner
Volume utile, nombre de pompes, vitesse de refoulement et flottabilité.
Concevoir
Diamètre, hauteur, arrivées, montage, haut de poste, antichute et plans INGETECH.
Fabriquer et livrer
Fabrication chez notre partenaire, puis transport sur toute la France.
Mettre en service
Branchement, réglage des niveaux et vérification, si vous choisissez l’option.
Vous voulez aussi confier la pose et le raccordement ? Dans ce cas, nous les prévoyons dans une mission de conception-réalisation ou de maîtrise d’œuvre.
Pourquoi INGETECH
Pourquoi choisir un poste de relevage sur mesure INGETECH ?
Conçu, pas seulement revendu
D’abord, nous partons de votre site et de votre arrêté. Le poste répond donc à une analyse, pas à une ligne de catalogue.
Des plans à vous
INGETECH établit les plans du poste et du regard, que vous pouvez joindre à vos dossiers. La fouille, l’ancrage et le remblai se dimensionnent avec l’étude géotechnique de votre site.
Un calcul hydraulique d’abord
Nous dimensionnons le poste avec votre étude hydraulique : débit, hauteur, volume utile, nombre de pompes.
Du vrai sur mesure
Diamètre, hauteur, arrivées, couvercle, antichute, pompes, coffret : chaque point se règle selon votre besoin.
Eau pluviale et traitement dans la même main
Votre poste s’intègre à votre gestion des eaux pluviales, à votre bassin de décantation et à vos cuves sur mesure.
Livraison partout en France
Ainsi, nous livrons sur votre site, quelle que soit sa région.
Notre principe
« Un poste de relevage se dimensionne autour de ce qu’il pompe, de la hauteur à relever et de la sécurité de ceux qui l’entretiennent. »
INGETECH
« Le bon poste est celui dont l’accès, l’ancrage et l’alarme ont été pensés avant la commande. »
INGETECH
Lexique
Les mots du poste de relevage
Poste de relevage
Puits étanche équipé de pompes, qui remonte l’eau d’un point bas vers un point plus haut.
Refoulement
Conduite sous pression qui part des pompes et emmène l’eau vers l’aval.
Liner
Couche intérieure du cylindre, en voile de verre, qui résiste aux agressions chimiques de l’effluent.
TopCoat
Couche extérieure de protection, utile hors sol ou dans un remblai de pH supérieur à 8.
Barres de guidage
Rails en inox qui guident chaque pompe jusqu’à son pied d’assise, sans descendre dans l’eau.
Pied d’assise
Socle en inox, fixé au fond, sur lequel la pompe se pose et se raccorde au refoulement.
Regard de vannage
Ouvrage placé à côté du poste, qui reçoit les vannes et les clapets.
Flotteur de niveau
Capteur qui flotte sur l’eau et commande l’arrêt, la marche ou l’alarme des pompes.
Dilacérateur
Dispositif qui broie les matières solides avant leur passage dans la pompe.
Volume utile
Volume d’eau compris entre le niveau d’arrêt et le niveau de marche d’une pompe.
Antichute
Grille ou cadre sous le couvercle, qui empêche une personne ou un objet de tomber dans le poste.
Potence
Petite grue fixe, à côté du poste, qui sert à remonter les pompes.
Questions fréquentes
Vos questions sur le poste de relevage sur mesure
À quoi sert un poste de relevage ?
Il remonte l’eau d’un point bas vers un point plus haut, quand la pente naturelle ne suffit pas. Ainsi, les eaux pluviales, de lavage, usées ou traitées rejoignent leur bassin, leur traitement ou leur réseau.
Pourquoi choisir un poste en polyester armé de fibre de verre ?
Cette matière est imputrescible, non corrodable et non poreuse. De plus, le poste arrive prêt à raccorder, et il s’installe en zone inondable ou non, sous un espace vert comme sous une chaussée.
Quels diamètres et quelles hauteurs proposez-vous ?
Nous proposons huit diamètres, de 1 000 à 2 800 mm, pour des hauteurs de 2 à 7 m par pas de 0,25 m. En outre, les regards de vannage existent de 1 000 à 2 000 mm, sur 1 à 3,50 m.
Combien de pompes faut-il ?
Nous prévoyons en général deux pompes, dont une de secours, avec permutation automatique. Cependant, un coffret peut aussi gérer une ou trois pompes, selon votre besoin et votre débit.
Comment calculer le volume utile ?
Un repère courant est V = Q ÷ (4 × N), avec Q le débit d’une pompe en m³/h et N les démarrages par heure. Par exemple, 40 m³/h et 10 démarrages par heure donnent environ 1 m³.
Faut-il un regard de vannage ?
Il n’est pas obligatoire. Il évite pourtant de descendre dans le poste pour manœuvrer les vannes. C’est pourquoi nous le recommandons quand l’entretien se fait souvent ou que l’accès est difficile.
Que reste-t-il à ma charge ?
Les terrassements, le remblai, le raccordement au réseau, les raccordements entre poste et regard, la dalle, le tirage des câbles et l’alimentation électrique. Nous fournissons en revanche le poste, les pompes, le regard et le coffret.
Proposez-vous la mise en service du poste de relevage ?
Oui, en option. Nous branchons les pompes et les flotteurs, nous réglons les niveaux et nous vérifions le fonctionnement. En revanche, l’alimentation électrique et l’eau pour les essais doivent être prêtes à notre arrivée.
INGETECH livre-t-elle partout en France ?
Oui, nous livrons sur toute la France, directement sur votre site.
Comment obtenir une offre ?
Décrivez-nous votre besoin. Après cadrage, nous établissons un devis personnalisé et les plans de votre poste.
Votre projet
Un poste de relevage sur mesure à concevoir pour votre site ?
Envoyez-nous quelques informations. Nous revenons ensuite vers vous avec une première proposition de poste.
Ou appelez-nous : +33 (0)5 56 22 94 21, du lundi au jeudi de 9 h à 12 h et de 14 h à 18 h, le vendredi de 9 h à 12 h.
Ce qui nous aide à vous répondre
- La nature de l’eau à relever : pluie, lavage, eaux usées, process
- Le débit et la hauteur à relever
- La profondeur d’arrivée de vos réseaux et le niveau de la nappe
- L’accès pour le camion et la grue, et la place disponible
- Votre arrêté ou votre rubrique ICPE, si vous les connaissez
