Conception, fabrication sur mesure et livraison
Cuve en acier sur mesure ICPE : conçue par INGETECH, livrée partout en France

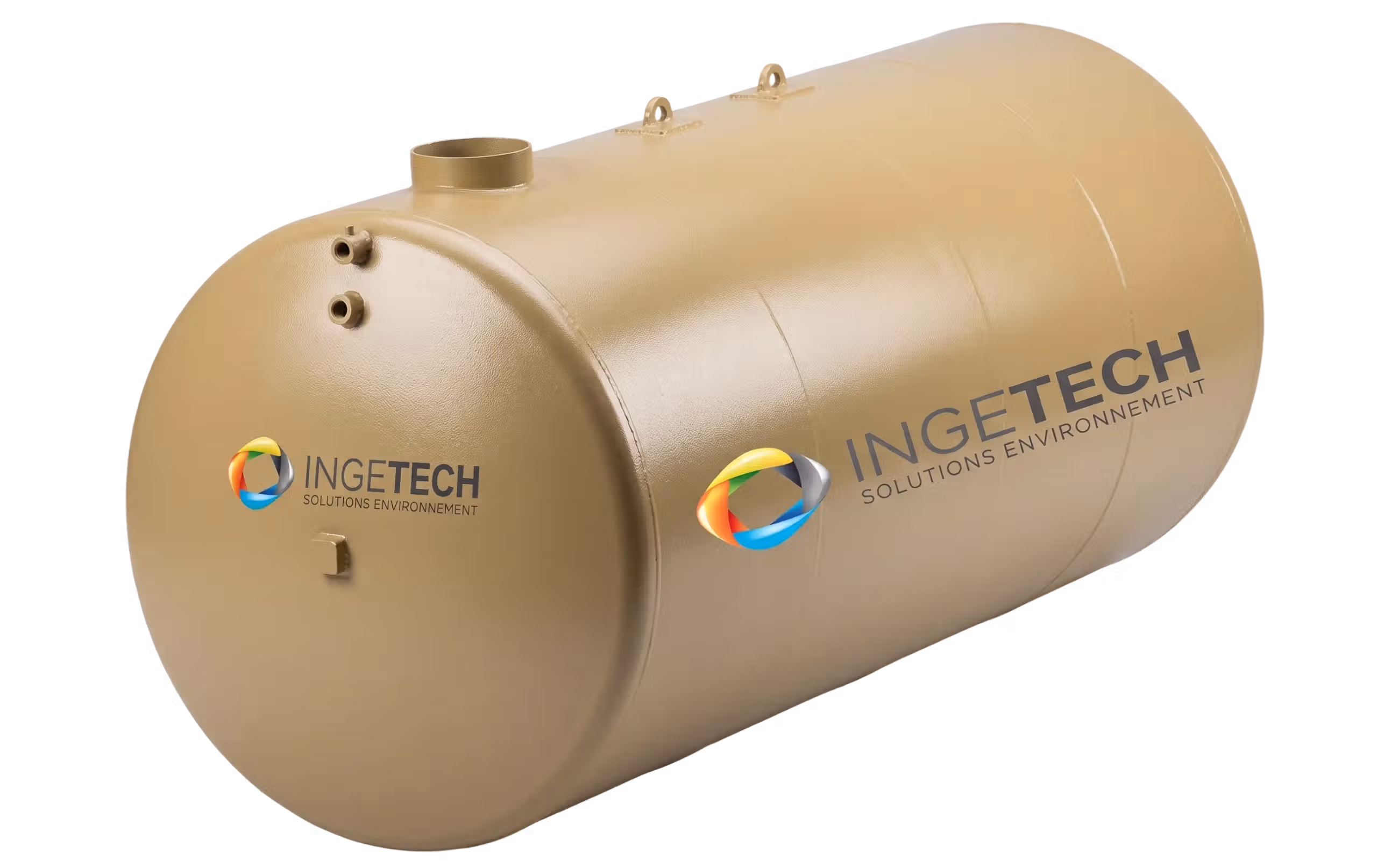

Une cuve en acier sur mesure INGETECH est un réservoir que nous concevons pour votre site, selon les normes NF EN 12285 et NF E 86-410. Aérienne ou enterrée, elle est livrée avec ses plans et son certificat de conformité.
En bref
- Quoi
- Des cuves en acier soudé, conçues sur mesure : capacité, diamètre, compartiments, piquages et revêtements.
- Pour qui
- Les exploitants de sites ICPE : industrie, recyclage et centres VHU, agriculture, collectivités.
- Usages
- Réserve d’eau incendie, eau de pluie, eau de process, carburants, fluides de dépollution, engrais liquide.
- Normes
- NF EN 12285-1 (enterré), NF EN 12285-2 (aérien) et NF E 86-410 (réserves d’eau).
- Livraison
- Sur toute la France, avec plans, plaque constructeur et certificat de conformité.
En mots simples
Qu’est-ce qu’une cuve en acier sur mesure ?
C’est un réservoir dont vous choisissez la capacité, le diamètre, les compartiments, les piquages et les revêtements. Ainsi, rien n’est imposé par un catalogue.
Par exemple, un piquage est un raccord soudé sur la cuve. De son côté, un compartiment est une chambre étanche à l’intérieur de la cuve. Grâce à lui, une seule cuve stocke plusieurs liquides sans les mélanger.
Nous partons d’abord de votre besoin : le produit stocké, le volume utile, l’emplacement et la réglementation de votre site. Ensuite, nous dessinons la cuve et ses équipements.
Ce que comprend notre offre
- Étude du besoin et dimensionnement
- Plans INGETECH de la cuve
- Fabrication par nos ateliers français partenaires, sous contrôle qualité ISO 9001
- Épreuve d’étanchéité, plaque constructeur et certificat de conformité
- Livraison sur toute la France
- Conseils pour la pose, l’essai et la mise en service
Usages
Quelle cuve en acier sur mesure pour quel besoin ?
En effet, chaque usage impose sa norme, son revêtement et ses équipements. Voici donc les cas que nous traitons le plus souvent sur les sites ICPE.
Réserve d’eau incendie
En effet, une cuve enterrée reste invisible et à l’abri du gel. De plus, elle libère le sol et résiste aux chocs. Nous la dimensionnons avec votre calcul du besoin en eau (D9), en capacité nominale ou utile.
NF E 86-410Raccord pompierRobinet à flotteur
Récupération d’eau de pluie
Cette cuve horizontale de 10 à 120 m³ reçoit un regard orientable et un panier filtrant. Elle convient donc aux grandes toitures : hangars, entreprises, équipements sportifs.
Époxy intérieurTrop-plein
Eau de process ou tampon
Elle stocke donc de l’eau brute, de l’eau traitée ou de l’eau de service. Ainsi, le revêtement intérieur et les piquages se choisissent selon la qualité de l’eau et le débit.
Aérien ou enterréPiquages sur mesure
Carburants
Le gazole et le fioul se stockent en cuve double paroi, avec détecteur de fuite et jauge. Par ailleurs, un poste de distribution peut s’ajouter. Les cuves aériennes de fioul ou de gazole suivent notamment l’arrêté du 1er juillet 2004.
NF EN 12285Double paroiDétecteur de fuite
Fluides de dépollution VHU
Huiles, liquides de refroidissement, lave-glace et carburants : une cuve à plusieurs compartiments regroupe chaque fluide dans son propre volume. En outre, chaque volume a son évent et sa jauge.
Multi-compartimentsRevêtement adapté
Engrais liquide
Les liquides plus denses (1,1 à 1,9 kg/l) demandent une cuve double paroi de classe B. En effet, un revêtement intérieur époxy protège l’acier contre la corrosion.
Classe BÉpoxy intérieur
Choisir
Cuve aérienne ou cuve enterrée ?
En effet, le bon choix dépend de la place disponible, du sol, de la nappe et du produit. C’est pourquoi nous le tranchons avec vous avant de dessiner.
| Critère | Cuve aérienne | Cuve enterrée |
|---|---|---|
| Norme de référence | NF EN 12285-2 | NF EN 12285-1, NF E 86-410 pour l’eau |
| Appui | Deux berceaux soudés sur une dalle béton plane | Radier en béton armé, châssis-dalle ou lit de sable avec ceintures d’ancrage |
| Revêtement extérieur | Apprêt, puis finition époxy-polyuréthane (RAL 7032 ou 7043) | Polyuréthane contrôlé sous haute tension, kit de réfection fourni |
| Atout | Contrôle visuel simple, pose rapide | Aucune occupation du sol, protection contre le gel et les chocs |
| Point d’attention | Emprise au sol et intégration sur site | Poussée de l’eau (nappe), charges roulantes, remblai soigné |
Nos plans
Quatre plans de principe INGETECH
Ces schémas sont dessinés par INGETECH, car ils vous montrent notre façon de concevoir. Ils montrent donc les éléments qui se choisissent sur mesure. Pour chaque commande, nous établissons ensuite les plans cotés de votre cuve.
- Trou d’homme de 600 mm intérieurs, à ouverture rapide et cadenassable
- Évent, avec pare-flamme selon le produit stocké
- Piquages sur la génératrice supérieure : passage de câbles, raccord fileté, raccord lisse
- Anneaux de levage soudés, pour une manutention sans effort sur les parois
- Berceaux soudés de 100 mm de haut, adaptés à une dalle béton plane
- Piquage à bride sur fond bombé, avec tube interne et coude 90° pour une entrée tranquille
- Plaque constructeur
- Plaque et tresse de mise à la terre
- Échelle intérieure en aluminium (traits pointillés : éléments internes)
Schéma de principe INGETECH, non contractuel. Dimensions et équipements définis pour chaque commande.
- Chambre d’accès avec tampon de regard, au niveau du sol
- Regard de contrôle du détecteur de fuite, pour une cuve double paroi
- Évent, au-dessus du sol
- Plateau du trou d’homme équipé : remplissage, aspiration, retour
- Ceintures d’ancrage reliées au châssis ou au radier
- Radier béton armé et châssis-dalle préfabriqué
- Mise à la terre des éléments métalliques
- Remblai en sable de rivière non agressif (0/4), posé en couches
- Lit de sable de 5 à 10 cm sous la cuve
Schéma de principe INGETECH, non contractuel. Le radier et le remblai sont dimensionnés pour chaque site, selon son étude géotechnique (sol et nappe).
- Cloison soudée entre deux compartiments, avec un fond bombé
- Un trou d’homme par compartiment, pour la visite et le remplissage
- Jauge propre à chaque compartiment (traits pointillés)
- Détecteur de fuite sur l’espace entre les deux parois, avec report d’alarme à distance en option
- Fluide de contrôle dans l’espace entre parois, avec son bidon d’appoint
- Évent et pare-flamme propres à chaque compartiment, avec un revêtement intérieur adapté à chaque produit
Schéma de principe INGETECH, non contractuel. Chaque compartiment atteint une capacité minimale selon le diamètre (voir le tableau ci-dessous).
- Toiture et descente d’eaux pluviales (jusqu’à 350 m² de toiture pour le modèle standard)
- Regard orienté avec panier filtrant, qui sert aussi de trou d’homme de visite
- Trop-plein, raccordé à l’exutoire du site
- Robinet à flotteur pour l’appoint automatique de la réserve incendie
- Tubulure d’aspiration avec crépine : le volume sous la crépine n’est pas utilisable
- Raccord pompier pour les secours
- Évent
- Châssis-dalle et radier
Schéma de principe INGETECH, non contractuel. Les besoins en eau d’extinction se calculent avec la méthode D9.
Matières et conception
De quoi est faite une cuve INGETECH ?
D’abord, nous construisons chaque cuve en acier soudé. Ensuite, nous adaptons les parois, les fonds et les revêtements au produit stocké.
Acier S235JR
D’abord, les tôles d’acier sont soudées en virole cylindrique. De plus, les fonds sont bombés, de type moyen rayon de carre, pour bien répartir les efforts.
Simple ou double paroi
En effet, la double paroi ajoute une seconde enveloppe. Un fluide entre les parois et un détecteur surveillent alors toute fuite. Par exemple, une double paroi de Ø 2 500 mm compte une paroi intérieure de 7 mm et une paroi extérieure de 4 mm.
Classe A ou classe B
Ainsi, la classe A convient aux liquides de densité inférieure à 1,1, entre −20 et +50 °C. En revanche, la classe B convient aux liquides de 1,1 à 1,9, comme les engrais liquides.
Revêtements extérieurs
L’aérien reçoit un apprêt anti-rouille et une finition époxy-polyuréthane. L’enterré reçoit un polyuréthane testé sous haute tension. Enfin, le grenaillage est en option, tout comme le traitement pour le bord de mer (catégorie C5M).
Revêtements intérieurs
Par exemple, le bitume protège l’eau. L’époxy protège l’eau de pluie, les engrais ou les fluides agressifs. L’épaisseur va ainsi de 150 à 1 000 microns, après grenaillage de l’acier.
Compartiments
En effet, une cloison soudée à fond bombé sépare chaque produit. Chaque compartiment reçoit donc son trou d’homme, sa jauge et son évent.
Capacité minimale par compartiment
| Diamètre | Capacité mini |
|---|---|
| 1 250 mm | 1,5 m³ |
| 1 500 mm | 2 m³ |
| 1 900 mm | 2,5 m³ |
| 2 500 mm | 5 m³ |
| 3 000 mm | 7,5 m³ |
Repères de dimensions
| Capacité | Diamètre | Longueur env. |
|---|---|---|
| 2 m³ | 1 250 mm | 1,9 m |
| 5 m³ | 1 500 mm | 3,1 m |
| 10 m³ | 1 900 mm | 4,0 m |
| 20 m³ | 2 500 mm | 4,6 m |
| 30 m³ | 2 500 mm | 6,6 m |
| 40 m³ | 2 500 mm | 8,7 m |
| 50 m³ | 3 000 mm | 7,8 m |
| 80 m³ | 3 000 mm | 12,0 m |
| 100 m³ | 3 000 mm | 15,0 m |
| 120 m³ | 3 000 mm | 17,7 m |
Options et équipements
Les équipements que nous ajoutons à votre cuve
Vous composez votre cuve comme vous le souhaitez. Voici donc les équipements que nous proposons, classés par fonction.
Accès et manutention
- Trou d’homme Ø 600 × 720 mm, ou buse Ø 300 mm pour les petites cuves
- Trou d’homme de visite à levier ou boulonné
- Échelle intérieure en aluminium, échelle extérieure cintrée et peinte
- Support de regard, chambre d’accès métallique ou polyéthylène
- Tampon de piste en fonte, classe C250, ou D400 sur demande
- Élingues de levage et cordelettes de guidage
Remplissage et soutirage
- Tubulure de remplissage avec raccord pompier
- Tubulure d’aspiration en inox, avec crépine et clapet de pied
- Tubulure de vidange
- Limiteur de remplissage, par gravité ou par pompage
- Robinet à flotteur pour le remplissage automatique
- Trop-plein, évent et pare-flamme
- Pompe de distribution avec compteur, selon le produit
Sécurité et surveillance
- Détecteur de fuite pour la double paroi, avec report d’alarme à distance
- Jauge à cadran, jauge électrique, jauge pneumatique ou jauge ATEX
- Règle centimétrique avec boîtier à baïonnette
- Dispositif anti-débordement
- Coffret cadenassable et étanche
- Plaque et tresse de mise à la terre
Pose et protection
- Châssis-dalle préfabriqué qui sert d’armature au radier
- Ceintures d’ancrage : sangle, câble galvanisé ou câble de sécurité
- Piquages sur mesure : nombre, diamètre, position
- Grenaillage et peinture de finition, RAL au choix
- Kit de retouche ou de réfection du revêtement
- Livraison avec déchargement par grue, mise en fosse à prévoir selon l’accès
Normes
Une cuve en acier sur mesure fabriquée dans le respect des normes
Chaque cuve est fabriquée selon la norme qui correspond à son usage. Ensuite, une épreuve d’étanchéité la valide avant le départ de l’atelier.
La cuve reçoit une plaque constructeur et un certificat d’étanchéité et de conformité. Vous les joignez donc au dossier de votre installation.
En outre, nous vérifions avec vous la compatibilité entre l’acier, les revêtements, les joints et le liquide stocké. Ainsi, cette vérification protège la cuve et votre exploitation. Pour le classement de votre site, consultez aussi Géorisques.
| Référence | Objet |
|---|---|
| NF EN 12285-1 | Réservoirs en acier enterrés, simple ou double paroi |
| NF EN 12285-2 | Réservoirs en acier aériens, classe A et classe B |
| NF E 86-410 | Réserves d’eau enterrées, dont les réserves d’eau incendie |
| ISO 9001 | Contrôle qualité de nos ateliers de fabrication partenaires |
| Arrêté du 1er juillet 2004 | Notamment pour les réservoirs aériens de gazole et de fioul |
Pose et mise en service
Ce que nous vous recommandons avant, pendant et après la pose
Une cuve bien conçue reste fiable seulement si elle est posée avec soin. Voici donc les points que nous vérifions avec vous.
Avant la livraison
- Accès carrossable et stabilisé jusqu’au lieu de dépose
- Absence de lignes électriques et d’obstacles aériens
- Nature du sol et capacité à porter la cuve pleine
- Réseaux enterrés, limites de propriété, distances entre cuves
À la manutention
- Cuve vide et dégazée
- Levage par les anneaux ou oreilles prévus, jamais autrement
- Élingues adaptées, angle de levage inférieur à 90°
- Stockage provisoire sur surface plane, calée, hors zone inondable
À la mise en fosse
- Radier béton armé plan, assez lourd pour contrer la poussée de l’eau
- Châssis-dalle ou ceintures d’ancrage bien tendues
- Remblai en sable propre, par couches symétriques, sur 300 mm au moins
- Aucune charge roulante au-dessus sans dalle de répartition
Avant le premier remplissage
- Évents ouverts et bouchons de transport retirés
- Mise à la terre de tous les éléments métalliques
- Essai d’étanchéité de la cuve et des canalisations
- Documents remis à l’exploitant : certificat et livret d’entretien
En exploitation
- Contrôle périodique du détecteur de fuite
- Nettoyage tous les 2 ans, ou après des mouvements égaux à 100 fois le volume du compartiment, pour les produits pétroliers
- Pas de jaugeage à la pige pendant un approvisionnement
- Avant toute entrée dans la cuve, contrôle des gaz à l’explosimètre
Notre méthode
De votre besoin à la cuve en acier sur mesure livrée
Cadrer
Produit, volume utile, emplacement, réglementation du site et accès.
Concevoir
Type de cuve, compartiments, piquages, revêtements et plans INGETECH.
Fabriquer
Atelier français partenaire, épreuve d’étanchéité, plaque et certificat.
Livrer
Transport sur toute la France, déchargement par grue selon l’accès.
Mettre en service
Conseils de pose, essai d’étanchéité et remise des certificats.
Vous voulez aussi confier la pose et le raccordement ? Dans ce cas, nous les prévoyons dans une mission de conception-réalisation ou de maîtrise d’œuvre.
Pourquoi INGETECH
Pourquoi choisir une cuve en acier sur mesure INGETECH ?
Conçue, pas seulement revendue
D’abord, nous partons de votre site et de votre arrêté. La cuve répond donc à une analyse, pas à une ligne de catalogue.
Des plans à vous
INGETECH établit les plans de la cuve, que vous pouvez joindre à vos dossiers. Le radier et le remblai se dimensionnent avec l’étude géotechnique de votre site.
Fabrication française
Nous travaillons avec deux fabricants français de cuves, sous contrôle qualité ISO 9001.
Du vrai sur mesure
Capacité, diamètre, compartiments, piquages, revêtements : chaque point se règle selon votre besoin.
Eau et incendie dans la même main
Vos cuves s’intègrent à votre calcul D9, à votre gestion des eaux pluviales et à vos équipements DECI.
Livraison partout en France
Ainsi, nous livrons sur votre site, quelle que soit sa région.
Notre principe
« Une cuve se dimensionne autour de ce qu’elle contient, de l’endroit où elle repose et de la façon dont on la contrôle. »
INGETECH
« La bonne cuve est celle dont la pose et le suivi ont été pensés avant la commande. »
INGETECH
Lexique
Les mots de la cuve
Double paroi
Cuve entourée d’une seconde enveloppe. Un détecteur surveille l’espace entre les deux.
Classe A et classe B
Classes de construction selon la densité du liquide : moins de 1,1 pour A, de 1,1 à 1,9 pour B.
Fond bombé
Extrémité arrondie de la cuve, qui résiste mieux à la pression qu’un fond plat.
Berceau
Pied soudé sous une cuve aérienne. Il la tient en place sur sa dalle.
Trou d’homme
Ouverture ronde qui permet de visiter la cuve et d’y fixer les tubulures.
Piquage
Raccord soudé sur la cuve pour brancher un tuyau, une jauge ou un évent.
Évent
Petit tuyau qui laisse l’air entrer et sortir quand le niveau change.
Châssis-dalle
Cadre en acier fixé à la cuve. Il sert d’armature à la dalle de béton sous une cuve enterrée.
Radier
Dalle de béton armé au fond de la fosse. Elle empêche la cuve de remonter.
Grenaillage
Projection de billes d’acier qui nettoie la tôle et aide la peinture à bien accrocher.
Capacité nominale et utile
Le volume nominal est celui de la cuve. Le volume utile exclut l’eau qu’on ne peut pas aspirer.
D9
Méthode de calcul du besoin en eau d’extinction d’un site.
Questions fréquentes
Vos questions sur la cuve en acier sur mesure
Quelle différence entre une cuve aérienne et une cuve enterrée ?
La cuve aérienne repose sur deux berceaux et reste visible. La cuve enterrée repose sur un radier et libère le sol. En revanche, elle demande une fosse, un remblai soigné et une protection contre la poussée de l’eau.
Faut-il une cuve simple ou double paroi ?
La double paroi protège le sol, car un détecteur surveille l’espace entre les parois. Selon le produit stocké et le classement de votre site, la réglementation peut l’imposer. Nous le vérifions donc avec vous.
Quelles capacités et quels diamètres proposez-vous ?
Nous proposons de 1,5 à 120 m³, pour des diamètres de 1 250 à 3 000 mm. De plus, nous étudions sur demande d’autres capacités, des diamètres jusqu’à 3 400 mm et des longueurs jusqu’à 21 m.
Peut-on stocker plusieurs produits dans une seule cuve ?
Oui, grâce aux compartiments. Chaque compartiment a son trou d’homme, son évent et sa jauge. Cependant, une capacité minimale s’applique selon le diamètre.
Quelle réserve d’eau incendie faut-il prévoir ?
Un repère courant est de 120 m³ d’eau utilisable en deux heures. Pour un site ICPE, le besoin se calcule avec la méthode D9. Ensuite, nous choisissons la cuve et sa capacité utile.
INGETECH livre-t-elle partout en France ?
Oui, nous livrons sur toute la France, directement sur votre site.
Quel entretien prévoir ?
D’abord, contrôlez régulièrement le détecteur de fuite. Pour les produits pétroliers, nettoyez aussi la cuve tous les 2 ans, ou après des mouvements égaux à 100 fois son volume. Enfin, nous vous remettons un livret d’entretien.
Comment obtenir une offre ?
Décrivez-nous donc votre besoin. Après cadrage, nous établissons un devis personnalisé et les plans de votre cuve.
Votre projet
Une cuve en acier sur mesure à concevoir pour votre site ?
Envoyez-nous quelques informations. Nous revenons ensuite vers vous avec une première proposition de cuve.
Ou appelez-nous : +33 (0)5 56 22 94 21, du lundi au jeudi de 9 h à 12 h et de 14 h à 18 h, le vendredi de 9 h à 12 h.
Ce qui nous aide à vous répondre
- Le produit à stocker et sa densité
- Le volume utile et le débit de remplissage ou de soutirage
- Cuve aérienne ou enterrée, et la place disponible
- L’accès pour le camion et la grue
- Votre arrêté ou votre rubrique ICPE, si vous les connaissez
